關于硅基光開關矩陣芯片突破性成果

2025-07-07

高密度硅基光開關矩陣芯片實現超低熱串?dāng)_與高速光互連


光開關矩陣作為數據中心、通信系統和先進計算架構中的核心器件,通過實現動態靈活的光信號路由以滿足不斷增長的數據傳輸需求。隨著數據流量呈指數級增長,開關矩陣的可擴展性變得至關重要。然而,有限的物理空間要求器件實現高集成密度,這給熱調諧型光開關矩陣帶來了開關元件微型化和熱串?dāng)_抑制等方面的挑戰。


本工作提出一種基于超緊湊熱調諧微盤諧振器(MDR)的可擴展光開關矩陣結構。

如圖1(a)所示,該芯片采用二維傳輸網絡架構,在波導交叉點利用雙刻蝕對稱橢圓交叉波導器,實現橫向與縱向的光信號路由。圖1(b)為單個網格單元的放大視圖,MDR作為開關單元,在波導交叉點布置兩個獨立熱可調的MDR,通過諧振波長調控實現可重構無阻塞連接。MDR處于諧振狀態時,輸入光信號從Drop端口輸出,與原方向相反;處于非諧振狀態時則保持原方向傳輸。通過協同調控兩個MDR的工作狀態,可實現三方向光路由,并支持雙波長信道并行傳輸,提升輸入/輸出端口密度。為降低相鄰MDR間的熱串?dāng)_,在不增大單元尺寸的前提下增加MDR間距,同時集成深槽隔離結構降低相鄰單元的熱耦。所提出的光開關矩陣具有良好的可擴展性,并顯著降低了熱串?dāng)_,展現出其在未來光互連網絡中的應用潛力。

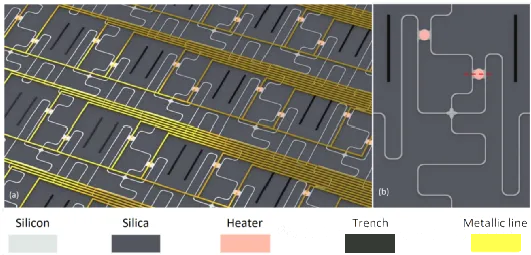

基于微盤的可擴展光開關矩陣示意圖

圖1 所提出基于微盤的可擴展光開關矩陣示意圖


作為原理驗證,本工作設計、制備并封裝了1×8×2λ硅基光開關矩陣芯片。如圖2(a)所示,該芯片包含八個熱調諧MDR,實現八通道光路由功能,并采用邊緣耦合器陣列作為I/O接口。實驗中,當光信號從輸入端口I0注入時,可通過控制各MDR狀態將信號路由至任意輸出端口。圖2(b)與圖2(c)分別展示了所制備芯片的顯微圖像與封裝模塊實物圖。

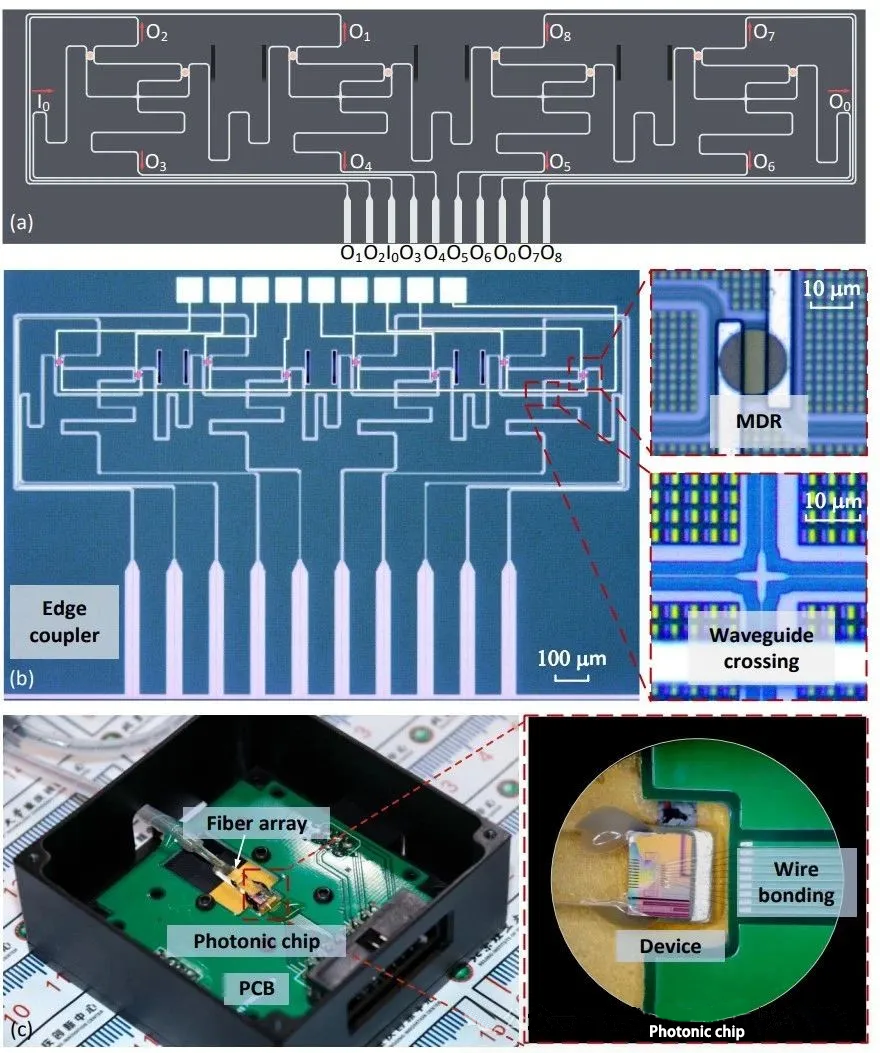

1×8×2λ硅基光開關芯片示意圖以及制備芯片的顯微圖像以及封裝模塊實物圖

圖2 1×8×2λ硅基光開關芯片示意圖以及制備芯片的顯微圖像以及封裝模塊實物圖


隨后對該芯片進行了性能測試。圖3(a)為所有輸出端口在靜態條件下的傳輸光譜。以輸出端口O2為例,其響應對應單個MDR的Drop端口,具有164 GHz的3-dB帶寬以及19.4 dB的消光比。圖3(b)展示了單個MDR的熱光調諧特性,隨著加熱功率增加,MDR諧振波長實現11.4?nm范圍的調諧,對應調諧效率為75.5?pm/mW。該動態波長控制能力驗證了MDR作為開關單元的有效性。

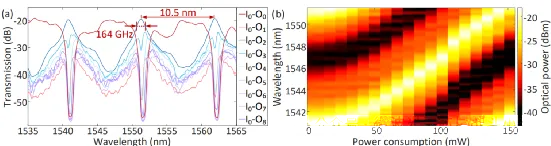

開關矩陣芯片的各輸出端口傳輸譜與MDR波長調諧性測試結果

圖3 開關矩陣芯片的各輸出端口傳輸譜與MDR波長調諧性測試結果


為評估開關時間,通過對MDR施加5 ?kHz方波信號,測試得到其相應信號上升時間為14?μs,下降時間為16?μs,平均開關時間為15?μs,如圖4所示。

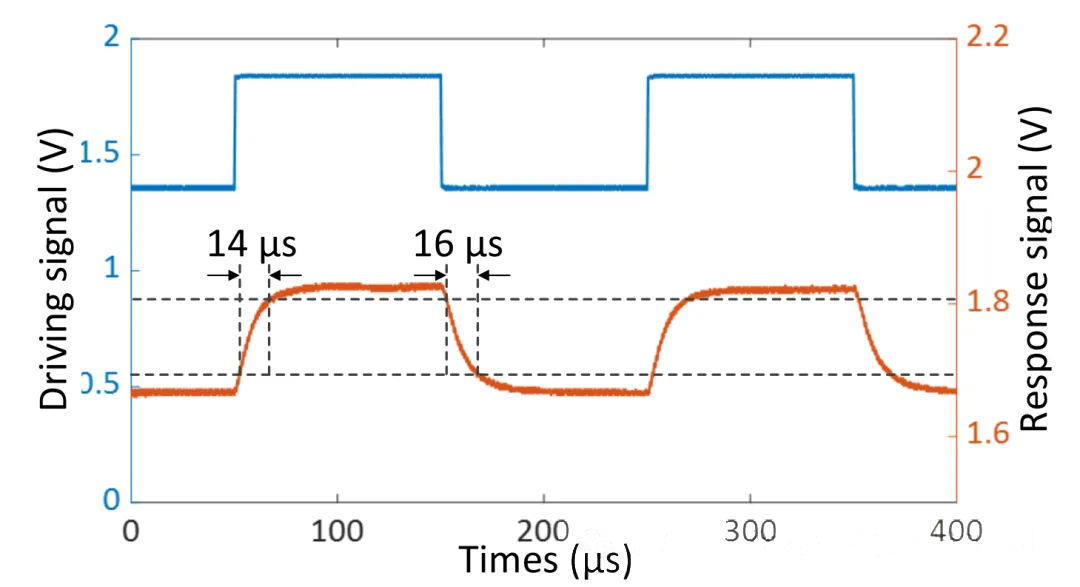

開關矩陣芯片的開關時間測試結果圖

圖4 開關矩陣芯片的開關時間測試結果


為評估消光比與串?dāng)_性能,通過控制各MDR的開關狀態完成了八通道傳輸測試,結果總結于圖5中。測得各通道開關消光比在20.0-26.2?dB范圍內變化,串?dāng)_水平在-22.7?dB至-16.7?dB之間。

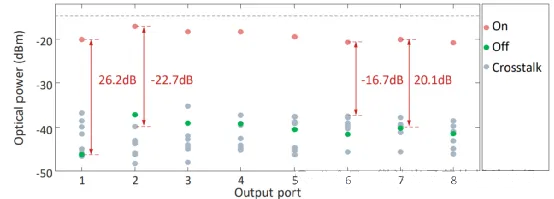

開關矩陣芯片的開關消光比與串?dāng)_測試結果圖

圖5 開關矩陣芯片的開關消光比與串?dāng)_測試結果


為驗證所提出設計在熱串?dāng)_抑制方面的有效性,本文對比分析了傳統基于雙MDR緊密布置的網格單元與本設計中采用的網格單元的抑制熱串?dāng)_表現。圖6(a)展示了僅對MDR1頂部加熱器施加偏壓時的波長漂移情況。當加熱功率從0增至46.0 mW時,MDR1產生4.4 nm的波長移動,而MDR2因熱串?dāng)_也出現0.6 nm的波長漂移。圖6(b)展示了本設計中網格單元的測試結果,該設計通過引入路由波導設計使雙MDR間距增至250 μm。當對MDR1施加0-60 mW功率時,MDR1保持4.4 nm的調諧范圍,而MDR2的串?dāng)_漂移降至0.1 nm,驗證了路由波導設計對抑制熱串?dāng)_的有效性。

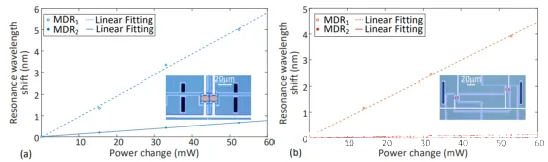

基于不同結構的雙微盤網格單元熱串?dāng)_測試結果圖

圖6 基于不同結構的雙微盤網格單元熱串?dāng)_測試結果


最后,基于該芯片進行了高速光信號傳輸測試。圖7展示了20?Gbps信號分別路由至8個輸出端口的眼圖測試結果,并給出了背靠背(B2B)測試作為對比。所有輸出端口均獲得清晰張開的眼圖,進一步驗證了所提出光開關矩陣在高速光互連中的可行性。

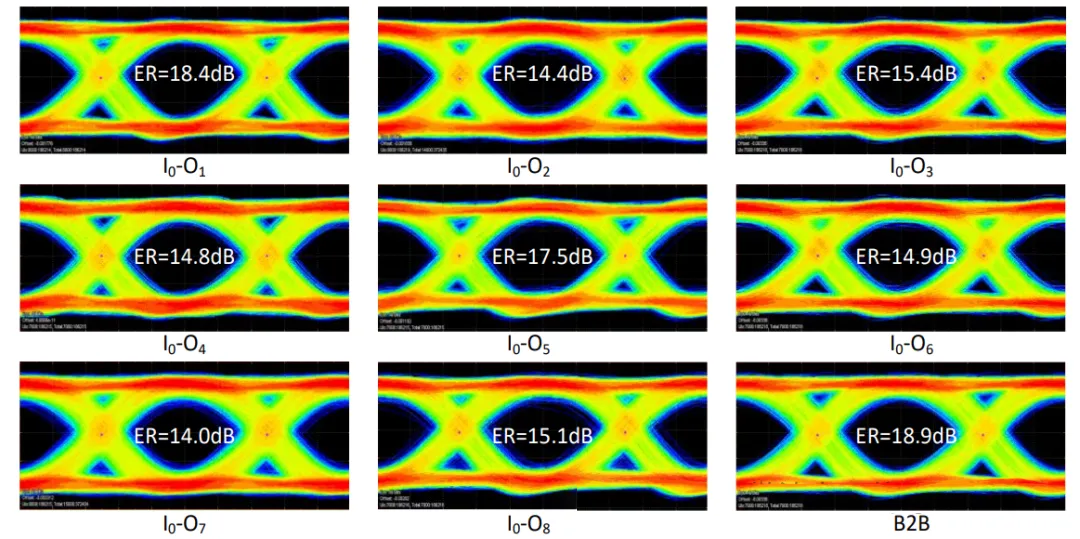

高速光數據傳輸眼圖測試結果


圖7 高速光數據傳輸眼圖測試結果

該工作成果以“Scalable integrated optical switch matrix using ultra-compact thermally-tunable dual micro-disk resonators”為題被Photonics Research期刊錄用。

博士生周朗同學為第一作者。該研究工作獲國家自然科學基金面上項目支持。

論文原文鏈接:https://opg.optica.org/prj/upcoming_pdf.cfm?id=561238
