一、MEMS微鏡：光路控制的納米級精密“方向盤”
作為光學MEMS器件的核心，MEMS微鏡通過將微米級反射鏡與驅動器集成，實現對光路的精準操控。其運動模式分為平動與扭轉兩類，其中扭轉MEMS微鏡當光學偏轉角度≥10°時，即升級為MEMS掃描鏡——這正是大容量光開關實現毫秒級光路切換的關鍵。

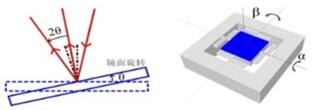

MEMS微鏡結構示意圖
二、四大驅動技術對決：誰主宰光開關的未來？
根據驅動原理，MEMS微鏡可分為四類技術路線，其特性直接影響光開關性能：
驅動方式 | 核心優勢 | 光開關適配性 |
靜電驅動 | 功耗低、響應快 | 高密度集成首選 |
電磁驅動 | 驅動力大、偏轉角度廣 | 大角度光路切換場景 |
電熱驅動 | 線性控制佳 | 溫度穩定環境 |
壓電驅動 | 位移精度高 | 實驗室階段 |
廣西科毅技術聚焦：我司N×N光開關采用靜電梳齒驅動架構，兼具低功耗（<5mW/通道）與高穩定性（>10^9次循環壽命），完美適配數據中心光交換場景。
三、深度解密：靜電驅動如何成就光開關王者？
3.1 平行板電容結構：光路切換的“量子開關”
當上下極板施加電壓時，靜電力使可動極板下拉，通過正反饋效應實現微秒級偏轉。此結構在DLP芯片中已驗證超億次可靠性，成為光開關矩陣的理想選擇。

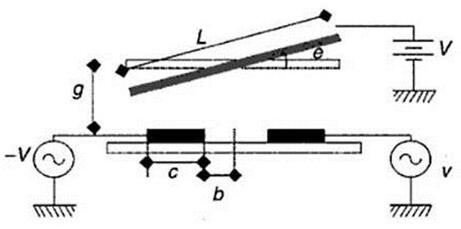

平行板電容驅動原理圖
3.2 梳齒驅動：高精度光路控制的終極答案
科毅專利技術采用發散式梳齒陣列（參考西北工業大學設計），通過交變電場產生橫向驅動力，實現±15°光學偏轉——這是構建128×128光開關矩陣的基礎。
MEMS微鏡（左：平行分布梳齒；右：發散分布梳齒）
四、MEMS微鏡在光通信的顛覆性應用
4.1 N×N光開關：全光網絡的“智能交警”
通過二維微鏡陣列，輸入端口的光信號經光纖準直器陣列校準后，由MEMS微鏡動態反射至目標輸出端口，實現零延遲光路重構。
技術突破：
端口密度：單模塊支持256×256通道
插入損耗：<1.5dB @1550nm
切換速度：<5ms
4.2 光衰減器(VOA)：功率管理的“精密閥門”
微鏡偏轉角度與光衰減量呈線性關系，廣西科毅通過閉環控制算法實現±0.1dB精度，已應用于5G前傳網絡。
五、為什么靜電驅動成為光開關技術主流？
通過對比四大驅動方式的關鍵參數，靜電驅動的綜合優勢凸顯：
參數 | 靜電驅動 | 電磁驅動 | 電熱驅動 | 壓電驅動 |
驅動電壓 | 5-30V | <5V | 3-10V | 50-100V |
功耗(單鏡) | 0.1mW | 10mW | 5mW | 0.5mW |
諧振頻率 | >1kHz | >500Hz | <100Hz | >2kHz |
工藝兼容性 | ★★★★★ | ★★★☆☆ | ★★★★☆ | ★★☆☆☆ |
科毅方案亮點：通過深硅刻蝕工藝制造單晶硅梳齒結構，抗蠕變性能提升300%，解決長期穩定性痛點。
六、國產MEMS微鏡的破局之路：從實驗室到產業化的挑戰
盡管DLP技術歷經9年研發才商業化（1987-1996），但中國企業在材料、設計、制造三大環節加速突破：
材料：中電55所開發低應力SiNx反射鏡鍍膜
設計：清華大學的雙穩態鎖存結構降低保持功耗
制造：中芯國際MEMS專用線實現8英寸晶圓量產
廣西科毅的產業化實踐：
“我們聯合中科院蘇州納米所開發抗粘滯梳齒結構，通過表面氟化涂層將粘連故障率降至<10ppm，為萬級端口光開關鋪平道路。”
七、MEMS微鏡驅動光通信的下一場革命
7.1 三維堆疊微鏡陣列
通過TSV（硅通孔）技術實現驅動電路垂直集成，端口密度將提升至1024×1024，助力Exa級數據中心光互聯。
7.2 智能光路管理
集成AI算法預測流量熱點，實現微秒級光路徑動態優化，廣西科毅預計2026年推出首款自學習光交換設備。
最后
從奧斯卡領獎臺的DLP芯片，到支撐全球數據洪流的N×N光開關，MEMS微鏡用30年詮釋了“厚積薄發”的技術哲學。廣西科毅光通信將持續深耕靜電驅動微鏡技術，為5.5G/6G網絡、東數西算工程構建高可靠光交換基石。
