在光纖通信技術飛速發展的當下，光無源器件作為網絡傳輸?shù)暮诵慕M成部分，其性能穩定性直接決定了通信系統的質量。無論是光開關、耦合器還是濾波器，精準的測試技術都是保障器件性能的關鍵。本文將系統闡述光無源器件的基本測試原理、核心參數、光源選擇及測量方案，為行業從業者提供全面的技術參考。

一、無源器件測試概述

光無源器件是指無需外部能源即可實現光信號控制與處理的元器件，常見的包括光開關、衰減器、熔融式耦合器、光波分多路復用器、環形器、光濾波器等。隨著全光網絡對帶寬需求的不斷提升，這些器件的市場規模持續擴大，對其性能測試的精準度和效率提出了更高要求。

過程控制測試策略在無源器件生產中至關重要。在生產初期，需對每個產品進行全面的光譜掃描以掌握性能基線；當生產流程穩定后，可通過高效的過程控制測試，僅針對關鍵測試點進行檢測，同時定期對成品抽樣進行全光譜掃描，確保生產穩定性。這種測試策略既能保證產品質量，又能大幅提升生產效率。

光無源器件詮釋→《光無源器件原理、種類與應用實踐》

二、核心測試參數及方法

①插入損耗測試

插入損耗是評估無源器件傳輸性能的基礎參數，用于判斷器件是否正常傳輸光信號。其測試原理基于輸入光功率與輸出光功率的比值計算。

測試步驟：第一步通過導入光纖測量光源的輸入光功率（Pin）；第二步保持光源和導入光纖不變，測量經過被測器件（DUT）后的輸出光功率（Pout）。插入損耗的計算公式為：

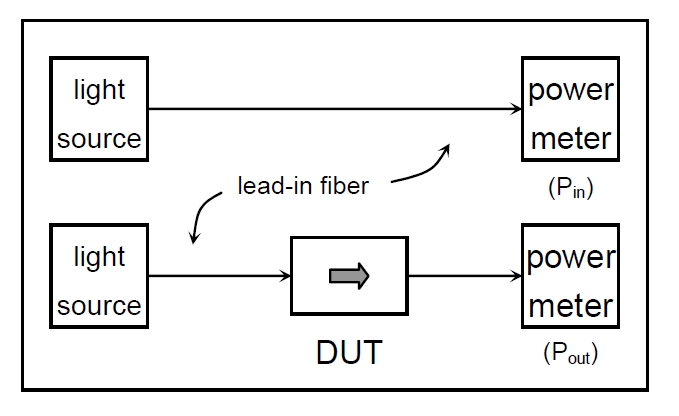

該測試為相對測量，結果準確性取決于儀表的穩定性、線性度及連接的重復精度。測試裝置如圖 1 所示：

圖 1

在裸纖測量中，需使用精密切割機制作 90 度標準端面，通過光纖夾具確保測量重復性，必要時可采用積分球減少端面反射影響。若需構建自動測試系統，光開關的引入需特別注意重復誤差控制，避免超出測試容限。

②隔離測試

隔離測試用于評估器件隔斷光通道的能力，本質是一種特殊的損耗測試，重點關注信號的衰減效果。測試中需測量微弱信號的傳輸損耗，常用設備包括反向隔離器、環形器（反向通道）、處于阻塞狀態的鈮酸鋰光調制器、導向其他端口的光開關、最大設置的衰減器等。

對于光開關而言，隔離度是關鍵指標，需確保非導通通道的光信號衰減達到設計要求。測試時需注意光源穩定性和測量設備的靈敏度，避免反射光對結果產生干擾，必要時可在光路中加入隔離器消除反向影響。

③分光比測試

分光器、分接器等器件需通過分光比測試評估光信號分配性能。分光比通常為 50/50 至 99/1，高比例分配的器件常稱為分接器。測試方法為測量被測設備各端口的輸出光功率并計算比值，可采用雙功率計直接測量或通過光開關切換實現單功率計多端口測試，部分雙通道功率計可直接計算分光比。

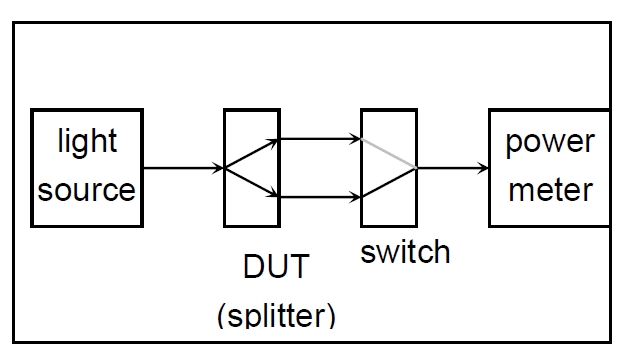

測試裝置如圖 2 所示：

 圖 2

該測試同樣為相對測量，需保證光源穩定性和連接重復性。對于熔接型分光器件，需特別注意偏振現象對測試結果的影響，必要時結合偏振相關測試綜合評估。

④頻譜相關損耗測試

多數無源器件的損耗特性隨波長變化，即存在頻譜相關損耗（WDL）。濾波器等器件需利用這種特性實現波長選擇，而其他器件則需將 WDL 降至最低。測試方法為在窄波長范圍內測量插入損耗的變化量，要求光源和測量設備均為窄帶可調，需在動態功率分布、測試速度與難度間尋找平衡。

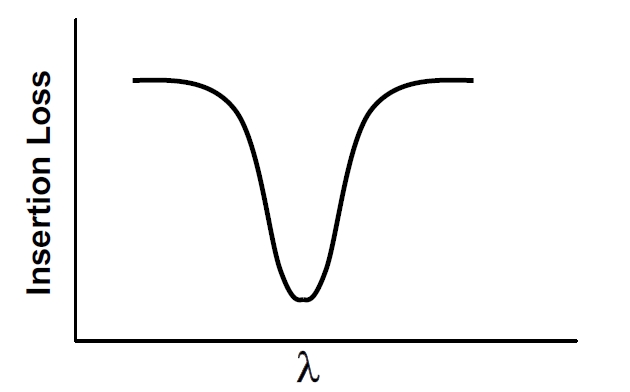

窄帶濾波器的典型頻譜特性如圖 3 所示：

圖 3

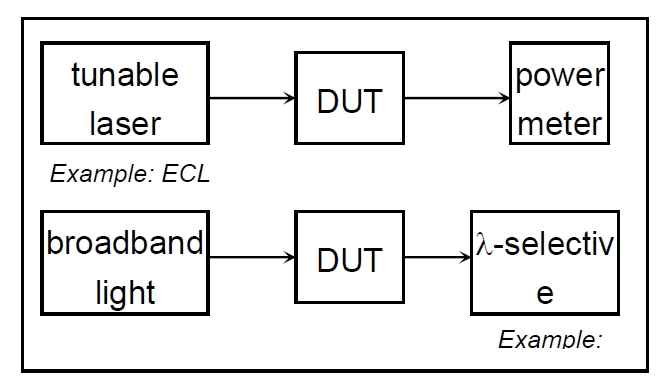

波長相關損耗測試裝置如圖 4 所示：

圖 4

測試時需使用可調諧激光器配合高精度功率計，通過掃描波長范圍獲取損耗曲線，精準捕捉器件的波長響應特性。

⑤偏振相關損耗測試

偏振相關損耗（PDL）是由于器件對不同偏振狀態的光反射特性不同而產生的損耗，常見于熔接型分光器、連接器及鈮酸鋰調制器等器件。測試需在改變偏振狀態的同時保持其他參數不變，測量最大與最小輸出光功率。

測試要點：偏振控制器需在合理時間內產生幾乎所有偏振狀態；確保偏振變化時輸入光功率穩定，可通過隔離器避免反射光影響光源；使用積分球解決功率計對偏振敏感的問題。PDL 計算公式為：

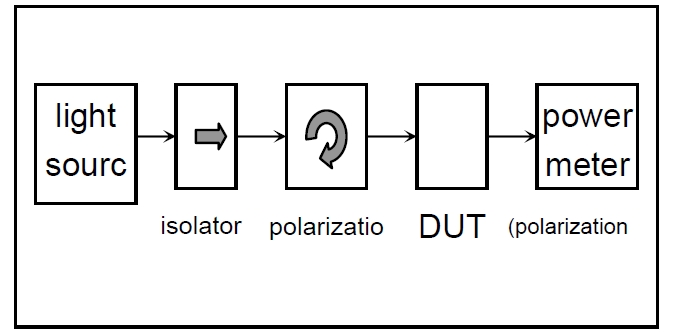

測試裝置如圖 5 所示：

圖 5

三、光源選擇技術分析

①寬帶光源特性對比

理想寬帶光源應具備平坦的光譜特性、抗反射干擾、隨機偏振及低成本等特點。實際應用中需在功率、穩定性與成本間權衡，常見寬帶光源包括鎢絲燈泡、側射型 LED（EELED）和 ASE 光源。

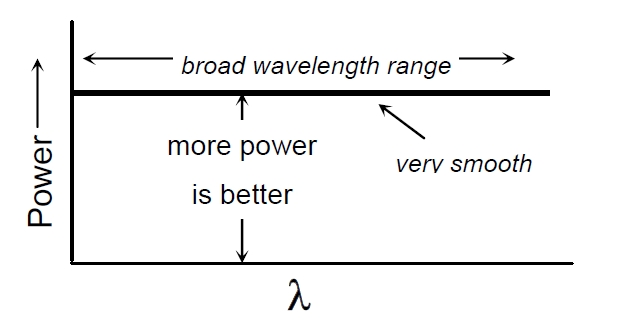

理想寬帶光源的光譜特性如圖 6 所示：

圖 6

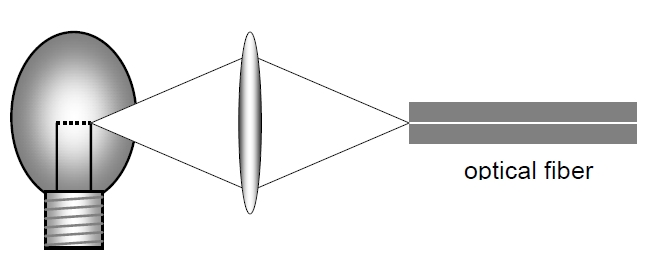

鎢絲燈泡與單模光纖的連接方式如圖 7 所示：

圖 7

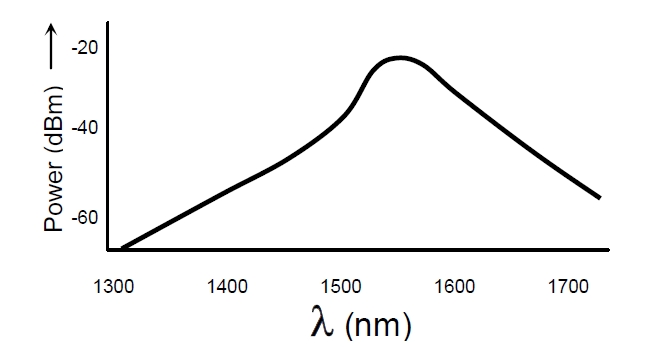

1550nm EELED 的光譜特性如圖 8 所示：

圖 8

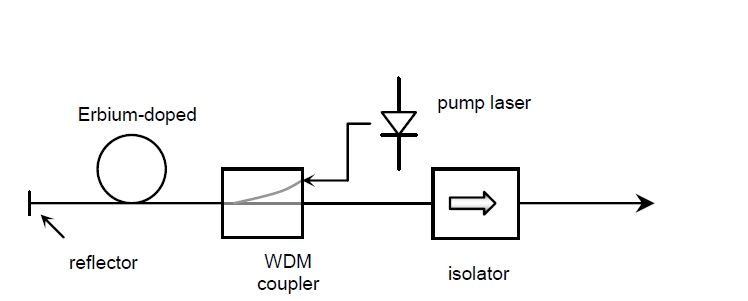

ASE 光源結構如圖 9 所示：

圖 9

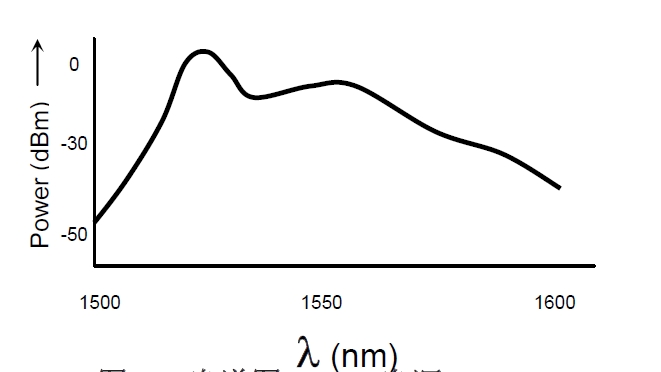

ASE 光源的光譜特性如圖 10 所示：

圖 10

②窄帶光源技術特性

窄帶光源適用于器件波長響應特性測試，可分為固定波長、手動可調及電動可調三種類型。理想窄帶光源應具備功率集中、抗反射、低成本等特點。

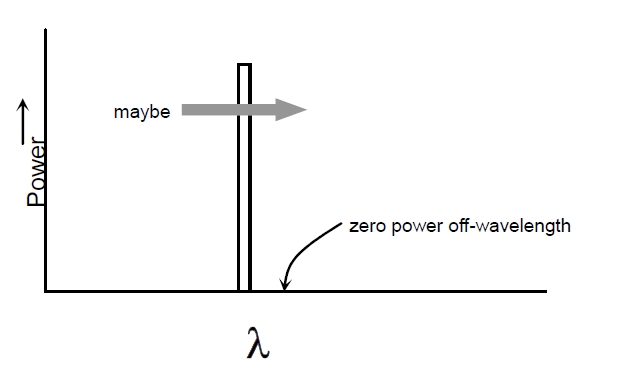

理想窄帶光源的光譜特性如圖 11 所示：

圖 11

常見窄帶光源類型包括：

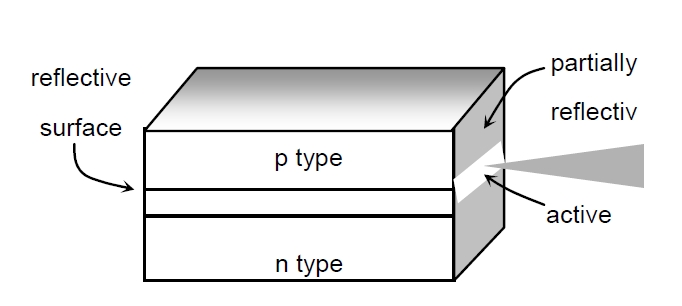

1.      Fabry-Perot（FP）激光器：結構如圖 12 所示，成本低，光譜寬度 2-4nm，多模輸出，適用于常規流程控制測試。

圖 12

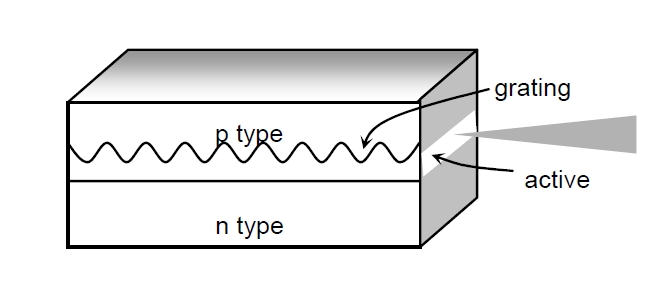

2.      分布式反饋（DFB）激光器：結構如圖 13 所示，單模輸出，光譜寬度 < 1nm，可通過電流調節頻率至 GHz 水平，適用于模擬實際通信環境的測試。

圖 13

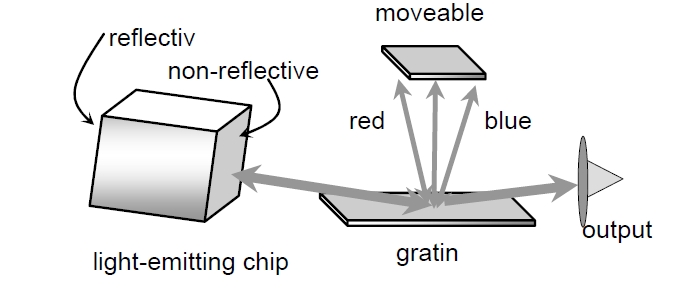

3.      外部腔激光器（ECL）：結構如圖 14 所示，波長可調范圍達 50+nm，光譜寬度 < 1pm，相干長度長，需配合隔離器使用。

圖 14

三、測量設備選擇指南

①寬帶測量設備

寬帶測量設備需平等響應所有波長，理想特性包括平坦的光譜響應、高效聚光能力、快速讀數及低成本。通信測試中常用半導體檢測器：

1.      鍺檢測器：成本較低，但在 1550nm 附近光譜響應曲線陡峭，波長相關誤差約 1%/nm。

2.      InGaAs 檢測器：1550nm 波段響應平坦，波長相關誤差 < 0.1%/nm，是通信無源器件測試的首選。

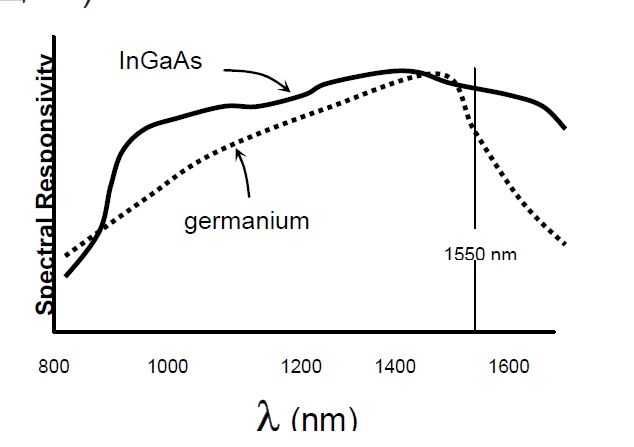

鍺和 InGaAs 檢測器的光譜響應對比如圖 15 所示：

圖 15

②窄帶測量設備

窄帶測量設備用于分析功率隨波長的變化特性，可通過功率計配合窄帶濾波器或光譜分析儀（OSA）實現。OSA 按原理分為 FP 干涉計、邁克遜干涉計和衍射光柵三類，其中衍射光柵在通訊 OSA 中應用最廣泛。

三、實戰測試場景分析

①寬帶源與寬帶測量

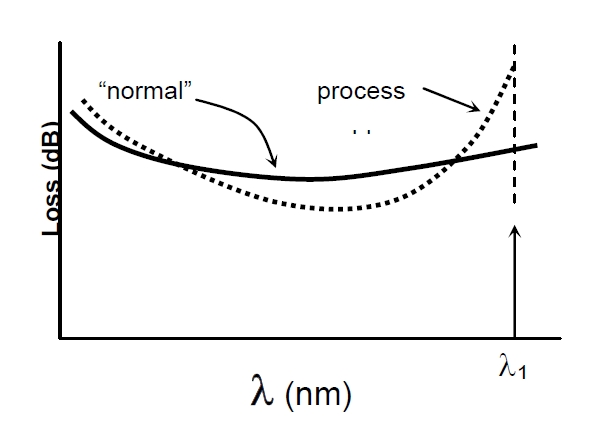

該組合是插入損耗測試的常用方案，原理簡單但無法提供波長信息，可能遺漏波長相關的工藝問題。波長相關處理問題如圖 16 所示：

圖 16

②點測試策略

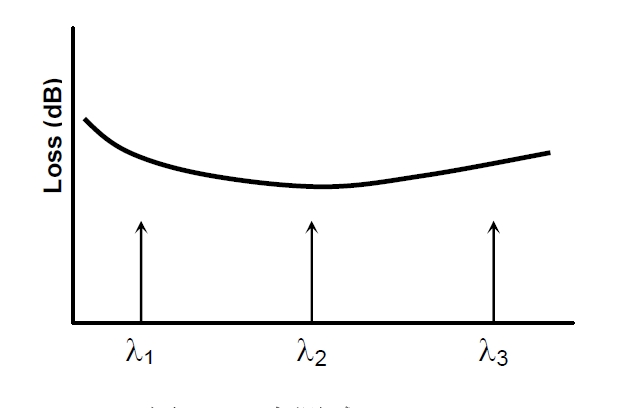

采用固定波長激光器進行定點損耗檢測，可平衡效率與成本。根據測試點數分為邊際測試和多點測試，如圖 17 所示：

如圖 17

通過少量樣品的全光譜掃描驗證測試點有效性，能及時發現生產流程中的異常變化。

③電動可調測試系統

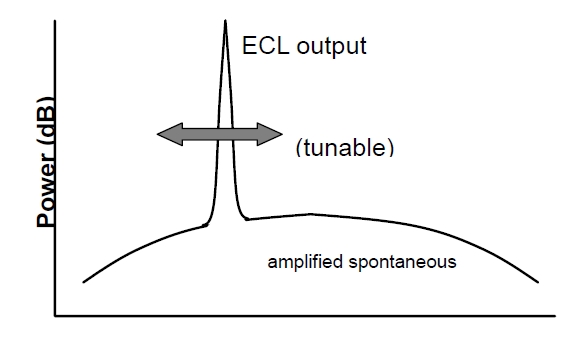

基于 ECL 的電動可調系統可實現全光譜掃描，典型 ECL 光譜掃描如圖 19 所示：

圖 19

配合 OSA 使用可消除背景噪聲影響，擴展動態范圍，是高端無源器件研發與質檢的核心設備。

光無源器件的測試技術直接關系到通信系統的性能穩定性，從基礎的插入損耗到高精度的偏振相關損耗測試，每一項參數都需通過科學的方法和適配的設備進行評估。作為光開關領域的專業企業，廣西科毅光通信科技有限公司（官網：www.m.rise-pj.com）始終以精準測試為基石，通過完善的測試體系保障產品質量。在全光網絡持續升級的背景下，掌握先進的測試技術將成為企業核心競爭力的重要組成部分，推動光通信產業向更高性能、更高可靠性方向發展。
