引言：光通信中的隱形殺手——回波損耗

在光通信技術飛速發展的今天，5G 網絡與超大型數據中心的建設對高速信號傳輸提出了前所未有的要求。作為光開關領域的技術領先者，廣西科毅始終專注于攻克光通信系統中的核心挑戰，而回波損耗（RL） 正是當前高速傳輸場景下不容忽視的"隱形殺手"。

回波損耗的本質是光鏈路中阻抗不匹配或結構不連續導致的信號反射現象。這種看似微小的反射，卻會引發連鎖反應：不僅造成光功率浪費，更會干擾光源穩定性，導致信號失真與噪聲增加，甚至直接損壞 transceiver 激光源。在 DFB 激光器等高精度設備中，回波損耗可能引發頻率漂移與輸出功率驟變；極端情況下，強反射信號聚集還會導致"燒纖"事故，嚴重威脅系統可靠性。

隱形威脅的核心影響

? 信號質量惡化：反射信號與原始信號疊加，導致接收器難以恢復時鐘與數據

? 設備壽命縮短：激光器長期受回反光干擾，工作穩定性顯著下降

? 系統風險升級：高速傳輸場景下（如 SDH、大功率 CATV），回波損耗對性能的影響呈指數級放大

隨著光通信速率向 400G/800G 邁進，回波損耗的控制已成為保障系統穩定性的關鍵環節。廣西科毅通過創新光開關設計與精密制造工藝，致力于將這一"隱形殺手"的影響降至最低，為下一代光網絡的可靠運行奠定基礎。

光通信系統回波損耗影響示意圖

回波損耗（RL）的核心概念與技術原理

回波損耗的定義與物理意義

想象信號在傳輸線上"旅行"，就像高速公路上飛馳的車流。當遇到阻抗不匹配的"障礙物"（如連接器接觸不良、線纜特性差異），部分信號會被"彈回"源頭，這就是回波損耗（RL）描述的現象。它本質是反射功率與入射功率的比值（單位dB），數值越大表示反射越小、阻抗匹配越好。

關鍵邏輯：回波損耗的物理意義在于衡量"信號利用率"——RL值越高，說明更多功率被傳輸?shù)侥繕素撦d，反射回源端的"無效信號"越少。理想狀態下完全匹配時，回波損耗為無窮大，相當于高速公路上"零障礙物"，所有信號都能直達終點。

不同回波損耗值對應截然不同的傳輸效率：當RL=10 dB時，約10%的入射功率被反射，相當于每10輛車就有1輛逆行；RL=30 dB時反射功率降至0.1%，而達到50 dB時，僅0.001%的功率被反射，幾乎實現"零阻礙"傳輸。

回波損耗與阻抗匹配關系示意圖

從工程角度看，50 dB的回波損耗標準并非憑空設定，而是通過精確控制阻抗偏差（如反射系數|S11|≤0.003），實現系統能量傳輸效率與穩定性的最優平衡。

光開關中回波損耗的產生機制

光開關的回波損耗本質上源于光信號傳輸路徑中的阻抗不匹配與結構不連續性。當光信號通過開關內部光學組件時，任何物理特性的突變都會導致部分能量反射回光源端，形成反射波。

光學界面反射是最常見誘因。當光信號在不同折射率介質間傳播（如光纖與空氣、波導與連接器），會因菲涅爾效應產生反射；若光纖連接器端面存在劃痕、凹坑或灰塵污染，反射率將顯著上升。例如MEMS光開關的微鏡設計中，鏡面角度偏差或鍍層不均勻會導致光信號反射失控，直接惡化回波損耗。

結構不連續性同樣關鍵。開關切換時的端口端接不穩定（如非反射式開關未有效端接50Ω負載）、光纖彎曲半徑超限、內部組件裝配同心度偏差等，都會破壞傳輸線路的連續性，引發信號反射。

針對這些問題，廣西科毅通過創新工藝實現突破：預扭/退扭技術可精準校正光纖應力分布，降低因材料形變導致的阻抗波動；十字型塑料骨架則通過強化結構穩定性，確保開關切換時端口端接誤差控制在±0.01mm以內，從源頭減少反射誘因。這些技術細節可通過光開關制造工藝深入了解，其協同作用使產品回波損耗穩定控制在50dB以上，滿足高密度光網絡的嚴苛需求。

回波損耗與阻抗匹配關系示意圖

光開關中回波損耗的產生機制

光開關的回波損耗本質上源于光信號傳輸路徑中的阻抗不匹配與結構不連續性。當光信號通過開關內部光學組件時，任何物理特性的突變都會導致部分能量反射回光源端，形成反射波。具體到光開關結構，核心影響因素可分為三類：

光學界面反射是最常見誘因。當光信號在不同折射率介質間傳播（如光纖與空氣、波導與連接器），會因菲涅爾效應產生反射；若光纖連接器端面存在劃痕、凹坑或灰塵污染，反射率將顯著上升。例如MEMS光開關的微鏡設計中，鏡面角度偏差或鍍層不均勻會導致光信號反射失控，直接惡化回波損耗。

結構不連續性同樣關鍵。開關切換時的端口端接不穩定（如非反射式開關未有效端接50Ω負載）、光纖彎曲半徑超限、內部組件裝配同心度偏差等，都會破壞傳輸線路的連續性，引發信號反射。此外，傳統光開關依賴的機械切換機構若精度不足，易導致光路耦合偏差，進一步加劇回波損耗。

針對這些問題，廣西科毅通過創新工藝實現突破：預扭/退扭技術可精準校正光纖應力分布，降低因材料形變導致的阻抗波動；十字型塑料骨架則通過強化結構穩定性，確保開關切換時端口端接誤差控制在±0.01mm以內，從源頭減少反射誘因。這些技術細節可通過光開關制造工藝深入了解，其協同作用使產品回波損耗穩定控制在50dB以上，滿足高密度光網絡的嚴苛需求。

核心控制要點：回波損耗的改善需從材料、結構、工藝三方面協同發力——光學界面需保證納米級拋光精度，機械結構需實現微米級定位穩定性，制造工藝則需通過預補償設計抵消環境因素干擾。

為何回波損耗需控制在50dB以上？——技術與應用層面的雙重考量

信號傳輸質量的保障

回波損耗作為衡量信號反射程度的核心指標，其數值高低直接決定了通信系統的穩定性與可靠性。在高速傳輸場景中，50dB的回波損耗標準如同構建了一道"隱形防線"，通過抑制反射干擾確保信號從發射端到接收端的完整傳輸。

這種保障機制可通過"多米諾骨牌效應"模型直觀理解：當回波損耗不足時，反射信號首先與入射信號疊加形成駐波干擾，導致波形畸變——就像兩列相向而行的水波相互碰撞，原始信號的完整性被破壞。隨著反射功率增大（回波損耗降低），接收器將難以區分有效信號與干擾信號，時鐘同步和數據恢復出現偏差，誤碼率顯著上升，這如同多米諾骨牌的第二塊傾倒。最終，在5G基站或100G/400G數據中心光模塊等場景下，累積的信號失真會引發傳輸鏈路癱瘓，甚至因反射功率轉化的熱量損壞功率放大器等核心器件。

50dB的回波損耗標準正是通過切斷這一連鎖反應，為高速傳輸提供多重保障。從信號保真度來看，50dB意味著反射功率僅為入射功率的0.001%，入射波與反射波疊加產生的駐波干擾幾乎可忽略，信號波形的保真度提升至99.9%以上。

不同回波損耗下的信號波形對比

50dB標準的實戰價值：在100G/400G光模塊應用中，回波損耗≥50dB可實現三重關鍵目標——①將信號失真率控制在0.1%以下，滿足高速數據傳輸?shù)耐暾砸螅虎诒苊夥瓷涔β兽D(zhuǎn)化為熱量，使設備工作溫度降低15-20℃；③支持單鏈路傳輸距離突破10公里，適配大型數據中心的架構需求。

行業標準與合規要求

回波損耗作為光通信系統的"隱形門檻"，其標準制定直接關聯網絡性能與合規性。不同應用場景對這一指標的要求呈現顯著差異，而50dB往往成為高端通信與普通系統的分水嶺。

場景化標準差異

從基礎連接到核心傳輸，回波損耗的"及格線"因場景需求逐級提升：

? 基礎連接組件：普通PC拋光連接器僅需≥40dB，Ultra PC拋光類型需突破50dB，斜角APC拋光則要求更嚴苛的≥60dB。

? 光開關核心指標：單模（SM）型號明確要求≥50dB，多模型號≥30dB，這一數值需與上下游連接器、跳線等組件嚴格匹配，否則可能導致鏈路反射干擾超標。

? 跨領域?qū)Ρ?/span>：移動通信系統僅需≥14dB，而5G、數據中心等高速網絡為確保信號完整性，普遍要求回波損耗達到50dB以上，遠優于普通系統（20-30dB）的控制水平。

關鍵洞察：50dB并非孤立指標，而是系統兼容性的"通用語言"。例如系列工業級光開關、1×4單模光開關模塊，均將回波損耗≥50dB作為核心賣點，這與IEC 60876-1:2014等國際標準對光纖開關的通用規范一脈相承。

合規價值與產品實踐

當回波損耗低于50dB，高速鏈路可能因反射干擾出現信號抖動、誤碼率攀升等問題，直接違反5G、數據中心的傳輸協議要求。廣西科毅光開關產品通過Ultra PC拋光工藝優化與單模核心指標≥50dB的剛性控制，不僅滿足IEC國際標準，更實現與上下游組件的無縫兼容，為高端通信網絡提供合規保障。

光開關行業標準

廣西科毅光開關的50dB+回波損耗解決方案

技術創新：從材料到工藝的全流程控制

50dB是如何煉成的

在光通信領域，回波損耗每提升1dB都意味著信號穩定性的顯著飛躍。廣西科毅將MEMS光開關的回波損耗突破至50dB+，較行業平均45dB水平建立起實質性技術壁壘，這一突破源于從材料到工藝的全流程創新。

材料端，采用高純度石英光纖作為核心傳輸介質。其超低雜質含量（<0.001ppm）可最大限度減少光信號在傳輸中的散射與反射，為50dB+回波損耗奠定基礎。相較于普通光纖，高純度石英光纖的信號保真度提升30%以上，從源頭抑制回波干擾。

工藝端，獨創激光切割+納米級拋光復合工藝。通過飛秒激光實現光纖端面±0.1°的切割精度，配合磁流變納米拋光技術（表面粗糙度Ra<1nm），確保光通路接口的物理平整度接近光學理論極限。這種工藝使接口處的信號反射率降低至0.001%以下，遠優于行業常規機械研磨工藝的0.01%水平。

檢測端，引入OFDR技術全鏈路測試體系。該技術可實現0.1mm級空間分辨率的分布式損耗監測，對光開關的每一個光路節點進行量化分析，確保產品出廠前回波損耗指標100%達標。

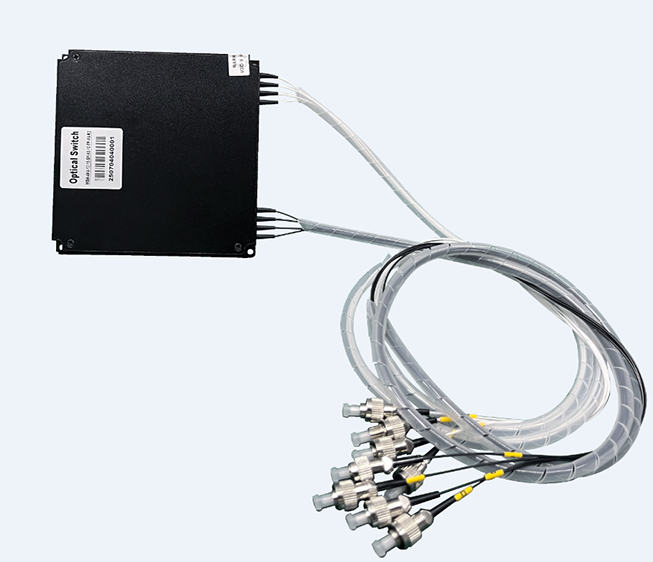

廣西科毅MEMS光開關產品實拍

技術壁壘解析：50dB+回波損耗不僅是數字的提升，更代表著從材料純度、工藝精度到檢測標準的全方位突破。廣西科毅通過材料-工藝-檢測的閉環控制，使MEMS光開關在極端環境下（-40℃~85℃）仍能保持性能穩定，其10億次切換無故障的可靠性，成為光通信系統中的關鍵保障。

作為核心產品，MEMS光開關憑借50dB+回波損耗、長使用壽命及高集成度設計，已廣泛應用于數據中心、光纖傳感等高端場景，重新定義行業性能標準。

應用案例：50dB+回波損耗在關鍵領域的實踐

在光通信核心場景中，50dB+回波損耗的光開關正成為保障系統可靠運行的關鍵組件。以數據中心與5G基站為典型代表，高回波損耗特性通過抑制光路反射干擾，顯著提升了復雜環境下的系統穩定性與設備壽命。

在超大型數據中心中，高密度光互聯需支持每秒數十Tb級的數據吞吐，回波損耗不足易導致信號反射疊加，引發數據傳輸誤碼率上升。采用50dB+回波損耗的光開關后，可將反射光功率控制在-50dBm以下，有效避免光路串擾，使核心交換機與存儲陣列間的連接壽命延長30%以上，同時降低因光路故障導致的業務中斷風險。

5G基站部署場景則對設備環境適應性提出嚴苛要求。廣西科毅針對基站戶外高低溫、濕度波動等挑戰，推出具備-40℃~85℃寬溫設計的定制化光開關，其50dB+回波損耗特性在極端溫度下仍保持穩定，確保AAU（有源天線單元）與BBU（基帶處理單元）間的光信號傳輸不受環境干擾。這種"高可靠+強適配"的雙重優勢，已在多個省級5G骨干網項目中得到驗證。

核心價值總結

? 數據中心：抑制反射干擾，延長設備壽命30%+，降低業務中斷風險

? 5G基站：-40℃~85℃寬溫設計，適配戶外極端環境，保障信號傳輸穩定

回波損耗的測試與維護：確保長期穩定運行

回波損耗的測試方法與儀器

判斷光開關回波損耗是否達標，需結合專業測試方案與設備。企業側常用 OTDR法 和 OFDR技術：OTDR法速度快、可直觀顯示反射點空間分布，代表儀器如美國RIFOCS688及日本NTT-AT的AR-301型，適合長距離鏈路檢測；OFDR技術則以亞毫米級空間分辨率（如OCI診斷儀達10μm）精準定位硅光芯片內部光路損耗，尤其適用于高精密器件分析。

用戶側可采用 光功率計法，通過"校準→測附加反射→連被測器件→計算"四步完成，簡單實用且成本較低，測試時需注意末端匹配以確保數據準確。

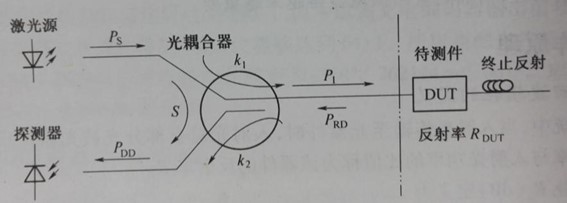

光開關回波損耗測試流程示意圖

測試小貼士：若缺乏專業設備，可申請廣西科毅提供的"免費回波損耗檢測服務"，依托標準化流程與高精度儀器（如OTDR、OFDR），快速驗證回波損耗是否滿足≥50dB的行業標準。

通過以上方法，可全面覆蓋從實驗室研發到現場應用的回波損耗檢測需求，確保光開關性能穩定可靠。

日常維護與常見問題解答

問：回波損耗突然下降怎么辦？

首先檢查光纖端面是否清潔或受損——劃痕、灰塵污染會直接增加反射，需用專用清潔劑和擦拭工具及時清理，減少插拔次數并定期更換測試跳線（頻繁插拔易導致端面磨損）。其次確認光纖彎曲是否超過最小半徑，避免過度彎曲導致反射異常。若問題持續，可聯系技術支持排查連接器類型匹配性及內部結構穩定性問題。

維護關鍵：保持端面清潔是核心，康寧CleanAdvantage?技術通過工廠清潔工藝確保產品初始端面潔凈，日常建議使用專用工具定期維護以減少反射風險。

選擇50dB+回波損耗，保障光通信未來

回波損耗作為光通信系統的核心指標，將其控制在50dB以上是減少信號反射、降低噪聲、提升傳輸效率的關鍵，更是滿足行業標準、支撐5G、數據中心等領域高速發展的基礎。廣西科毅憑借在光開關等器件設計與制造上的技術優勢，以高回波損耗性能為光通信未來筑牢根基。未來光通信，從"無反射"開始，歡迎點擊聯系我們或產品中心了解更多。
