引言

隨著數字經濟的深度發展，光通信技術已成為支撐信息社會運行的關鍵基礎設施，其應用場景正從傳統通信網絡向數據中心互聯（DCI）、5G承載網、智能電網等核心領域延伸。據行業研究報告顯示，全球光通信市場規模預計在2025年將突破1000億美元，市場增長的背后是對光網絡動態化、智能化管理需求的顯著提升。

光開關作為光網絡中的“神經中樞”，承擔著動態光路配置、故障冗余保護、資源調度優化等核心功能。在實際應用中，當主干光纖鏈路發生故障時，光開關可在毫秒級時間內完成備用鏈路切換，保障通信不中斷。這些功能使其成為構建彈性光網絡、支撐業務靈活部署的關鍵器件。

然而，光開關的性能參數直接決定了系統的整體表現，如插入損耗影響信號傳輸距離，切換速度制約網絡響應能力，端口密度則關系到設備集成度與成本控制。在此背景下，深入解析光開關的核心性能參數及其與系統設計的關聯性，對于技術選型、網絡架構優化及成本控制具有重要指導意義。廣西科毅作為光通信器件領域的技術探索者，憑借在微機電系統（MEMS）光開關等核心技術方向的長期積累，已形成從器件設計到系統應用的完整技術方案，其研發實踐可為行業提供有益參考。

核心邏輯鏈：光通信基礎設施地位（市場規模突破1000億美元）→ 光開關動態管理功能（鏈路切換、冗余保護）→ 參數與系統設計關聯（選型關鍵）→ 廣西科毅技術積累支撐實踐落地。

光開關基礎知識

光開關的定義與作用

光開關作為光網絡中的“交通指揮官”，其核心功能在于通過機械操控或電光效應等物理機制，動態改變光信號的傳播路徑，實現光鏈路的智能調度與管理。這一特性使其區別于傳統固定連接的光學器件，成為構建彈性光網絡的關鍵組件。

核心工作原理：光開關通過機械位移（如微機電系統MEMS驅動鏡片偏轉）或電光調制（如液晶相位調制）等方式，改變輸入光信號的傳播方向，從而在不同輸出端口間切換路徑，如同交通系統中控制車流轉向的信號燈與岔道裝置。

其三大核心作用體現在光網絡的動態優化與可靠性保障中：

? 鏈路重構：支持光網絡拓撲的實時調整，例如在數據中心光互聯場景中，通過10萬+光開關的協同工作，可根據業務負載動態分配帶寬資源；

? 冗余保護：當主鏈路發生故障時，光開關能在毫秒級時間內切換至備用鏈路，顯著提升系統抗毀性；

? 資源共享：通過光路復用技術，使多組光信號分時共享同一物理鏈路，有效降低光器件部署成本。

光開關的技術分類

光開關的技術分類需基于其核心工作原理，不同技術路徑在性能指標與適用場景上存在顯著差異。目前主流技術類型可分為機械式光開關與MEMS光開關兩大類。

技術原理

? 機械光開關：通過物理移動光學元件改變光路傳播路徑，依賴宏觀機械結構的位移完成切換。

? MEMS光開關：基于微機電系統技術，通過靜電、電磁或熱驅動機制控制微型鏡面（微米級）的旋轉或平移，改變光束反射方向。

性能對比與適用場景

不同技術類型的關鍵性能指標差異直接決定其應用邊界，具體對比如下：

光開關技術類型性能對比表-廣西科毅

光開關的行業應用領域

光開關在數據中心、電信網絡及測試測量等領域發揮著不可替代的作用：

數據中心：光互聯架構中ODN層的光路調度，例如400G數據中心需1×32光開關實現多鏈路備份，確保在單鏈路故障時快速切換至備份路徑。

電信網絡：5G前傳網絡的光纖資源復用，中國移動5G基站光開關部署量年增300%，通過光路動態配置實現光纖資源的共享復用，降低運營商部署成本。

測試測量：光模塊自動化測試平臺的多端口切換，1×16光開關可將測試效率提升8倍，避免頻繁人工更換光纖連接，減少人為誤差。

光開關核心性能參數詳解

插入損耗

插入損耗（IL）是衡量光開關對光信號功率衰減程度的核心指標，定義式為IL=10lg(Pout/Pin)，單位為dB。該參數直接反映光開關在光路切換過程中對信號的衰減特性。

插入損耗的大小對光傳輸系統的傳輸距離和信號質量具有顯著影響。當插入損耗每增加0.5dB時，光信號的傳輸距離將縮短約10km。這種累積效應在長距離骨干網中尤為明顯，可能導致中繼設備部署密度上升30%以上。

從行業水平來看，當前主流光開關產品的插入損耗普遍在1.0-1.5dB范圍，而廣西科毅通過技術創新將這一指標大幅優化。以其代表性產品CORERAY-MEMS-1×8為例，插入損耗可穩定控制在0.3-0.5dB，較行業平均水平降低約60%。

這一突破源于兩項核心技術的協同應用：高精度對準工藝通過亞微米級機械結構設計與動態校準算法，將光路切換時的軸心偏差控制在0.1μm以內；低損耗材料涂層則在波導端面采用特殊納米增透膜系，將界面反射損耗壓制在0.05dB以下。兩者共同作用使損耗突破0.5dB技術壁壘。

廣西科毅低插入損耗MEMS光開關實物圖

切換速度

切換速度作為光開關的核心性能參數，其指標與應用場景存在顯著關聯性。在技術定義層面，需明確區分切換時間與穩定時間兩個關鍵指標：切換時間指光開關從接收切換指令到光路完成物理切換的耗時，而穩定時間則表征切換動作完成后光功率、插損等參數達到穩定狀態的時間。

在電信網絡等關鍵基礎設施中，切換速度直接關聯故障倒換效率。當前電信網絡普遍遵循“50ms故障倒換標準”，而當光開關切換速度達到1ms以下時，可將業務中斷時間從傳統的毫秒級壓縮至微秒級。

廣西科毅的MEMS光開關切換速度僅為0.5ms，而行業同類產品的切換速度普遍在1-2ms范圍。通過動態切換波形測試可直觀觀察到，科毅產品在切換響應速度與穩定時間上均優于行業平均水平。

隔離度

隔離度作為光開關的核心性能參數，直接關系到光傳輸系統的可靠性與信號質量。其定義為光開關在切換過程中，對非目標通道光信號的抑制能力，隔離度不足會導致串擾現象，造成信號信噪比下降，引發數據傳輸錯誤。

在高速光通信系統中，隔離度的門檻隨傳輸速率提升而顯著提高。以100G以太網系統為例，需確保隔離度大于50dB才能有效避免誤碼率上升。

當前光開關行業的隔離度標準普遍為40-50dB，而科毅產品通過創新技術實現了60-70dB的超高隔離度，較行業平均水平提升20%-40%。這一突破源于兩項核心技術的協同應用：多通道光闌設計通過在光路中設置精密光闌結構，物理阻斷非目標通道的光泄漏路徑；高精度光路屏蔽采用納米級定位的金屬屏蔽層，抑制光路間的電磁耦合與散射干擾。

重復性與壽命

在光開關的長期穩定運行中，重復性與壽命是衡量其可靠性的核心指標。重復性通常以插入損耗波動范圍來量化，例如±0.1dB的波動精度是行業內的重要指標，確保光信號在多次切換過程中功率變化控制在極小范圍內。

光開關的壽命通常以最大切換次數來表示，主流MEMS光開關產品可達到10^9次的切換壽命。按每秒切換1次計算，10^9次切換可支持連續工作約31.7年。

廣西科毅MEMS光開關憑借10^9次切換壽命和±0.1dB重復性，可大幅延長設備的免維護周期，降低因硬件維護導致的業務中斷風險，適應數據中心7×24小時不間斷運行的高強度需求。

其他關鍵參數

回波損耗：表征光開關對反射光的抑制能力，高性能光開關需實現≥50dB的回波損耗，避免反射光對光源及系統的干擾。

工作波長范圍：決定光開關與不同光傳輸系統的兼容性，寬工作波長范圍（如1260nm-1650nm全波段覆蓋）的光開關，可同時支持CWDM與DWDM系統，提升網絡升級靈活性。

溫度穩定性：光開關的關鍵性能參數在環境溫度變化時的漂移程度，通常以-40℃至+85℃為測試區間，確保戶外電信機房、基站等場景中的穩定運行。

廣西科毅光開關產品通過全波段覆蓋設計與-40℃~+85℃寬溫特性，滿足復雜光網絡環境的嚴苛要求，詳細參數可參考廣西科毅光開關技術規格手冊。

核心參數對系統設計的影響

數據中心光互聯系統設計

在數據中心光互聯架構中，光開關的核心性能參數直接影響系統的功率預算、運維周期與空間利用率。

低插入損耗是提升光傳輸鏈路可靠性的核心指標。在4級光開關級聯場景下，科毅光開關單級插入損耗低至0.5dB，總損耗僅為0.5dB×4=2dB；而行業傳統產品單級損耗普遍為1.5dB，級聯后總損耗達1.5dB×4=6dB。兩者相比，科毅產品可節省4dB功率預算，支持多部署1個光放大器級聯。

高密度集成則是應對數據中心空間約束的關鍵突破。科毅1×32 MEMS光開關采用1U標準機箱設計，可同時支持32路光路的動態切換；而傳統機械光開關完成同等功能需占用4U機架空間，空間利用率提升75%。

廣西科毅高密度光開關機箱尺寸圖

相關產品技術參數可訪問廣西科毅臺式光開關產品系列獲取。

電信網絡光傳輸系統設計

在5G前傳網絡場景中，光開關作為核心連接設備，其性能參數直接決定了網絡的可靠性、帶寬利用率與環境適應性。

切換速度需小于1ms，確保滿足3GPP定義的“50ms故障倒換”標準，避免因鏈路切換延遲導致的業務中斷，尤其保障URLLC業務連續性。

隔離度需達到40dB以上，有效抑制密集波分復用（DWDM）系統中的鄰道干擾，支持單纖多波長信號并行傳輸，提升光纖資源利用率。

寬溫設計工作溫度范圍需覆蓋-40℃~85℃，適應戶外基站無空調環境的極端溫度波動，確保設備全年穩定運行。

某省聯通5G前傳網絡通過部署科毅MEMS光開關，將傳統機械光開關的故障恢復時間從20ms降至0.8ms，網絡可用性從99.99%提升至99.999%，每年故障中斷時間縮短至≤5.25分鐘。

測試測量系統設計

在光模塊自動化測試平臺中，光開關的核心性能參數優化直接影響檢測效率與數據可靠性。

高隔離度大于60dB時，可有效避免多DUT并行測試中的信號串擾，使測試準確率提升至99.9%，確保批量檢測中每個器件的獨立信號完整性。

高重復性±0.1dB的插入損耗波動范圍，能夠顯著降低測試數據的離散度，減少系統校準頻率，從傳統每小時1次校準延長至每日1次，提升設備利用率。

多通道擴展科毅1×64光開關支持64個DUT并行測試，相較傳統4通道系統，測試效率提升16倍，大幅縮短量產檢測周期。

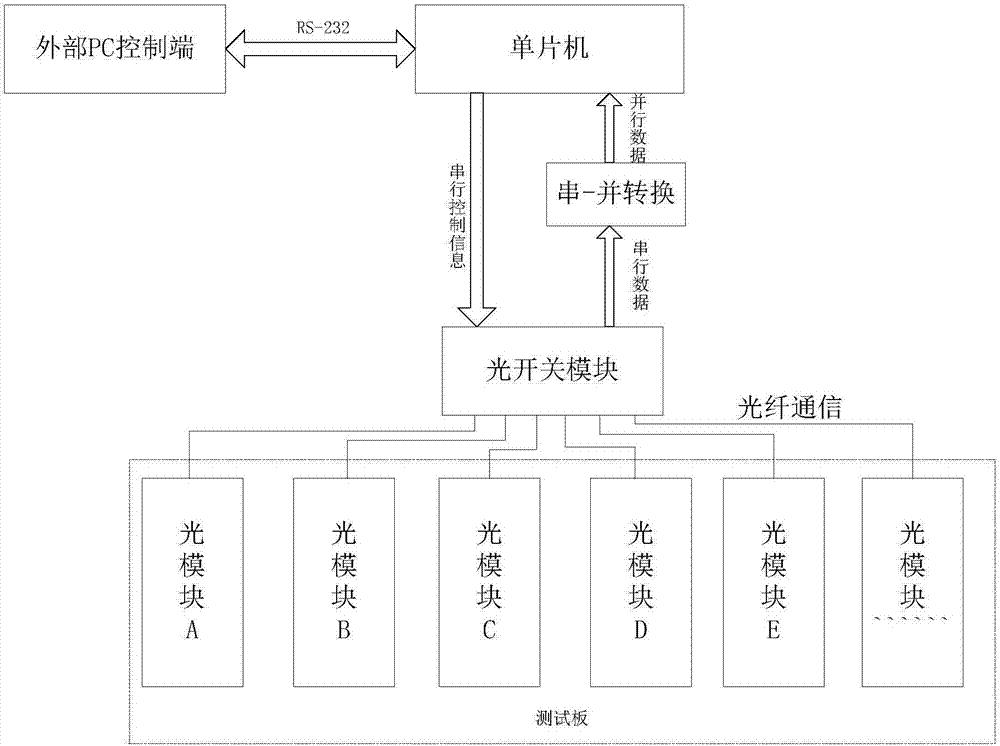

廣西科毅光開關測試測量系統應用圖

光開關選型指南

選型核心步驟與方法

光開關的選型需結合應用場景、性能需求與可靠性驗證，構建系統化決策框架?；谛袠I(yè)實踐總結的“三步選型法”可有效提升選型準確性：

第一步：需求明確階段鎖定應用場景（數據中心/電信/測試）、通道配置（1×N/N×N）及關鍵性能指標（如損耗<1dB）。

第二步：參數排序階段按場景優先級分級參數（測試場景重隔離度，數據中心重插入損耗）。

第三步：樣品實證測試驗證開展1000次循環切換測試，重點監測損耗波動幅度（應≤±0.2dB）、切換時間穩定性及端口一致性。

廣西科毅提供免費樣品測試服務，可模擬數據中心、電信等典型場景的運行環境，詳情可咨詢廣西科毅技術團隊。

選型注意事項與常見誤區

環境適應性需明確工作溫度、濕度范圍，避免“實驗室參數達標但現場失效”，例如戶外通信基站可能面臨-40℃~70℃的溫度波動。

供應商支持選擇可提供定制化服務的廠商，如科毅支持通道數、接口類型定制，滿足特殊場景需求。

成本平衡避免唯參數論，例如測試系統無需追求10^9次壽命，機械光開關即可滿足，成本降低40%。

廣西科毅光開關的技術優勢

核心性能參數優勢

光開關的核心性能參數優勢集中體現在低損耗、高速響應與超長壽命的三維協同優化上：

? 插入損耗：自研光開關插入損耗可低至0.5dB以下，遠優于傳統機械光開關的1.5dB平均值，得益于硅基MEMS微鏡的超高鏡面平整度（λ/20）。

? 開關速度：實現微秒級切換響應（<100μs），較電磁繼電器式光開關（毫秒級）提升10倍以上。

? 使用壽命：通過MEMS微鏡的微機械結構優化，開關次數可達10^9次以上，是傳統機械光開關（10^6次）的1000倍。

生產工藝與質量控制體系

在自動化生產層面，實現了從芯片級制造到成品組裝的全流程自動化產線覆蓋，年產能達到10,000臺，產品交付周期壓縮至7天，較傳統半自動化產線提升約40%效率。

質量控制體系以ISO 9001質量管理體系認證為基礎，每臺產品均需通過100%全項測試，包括插入損耗（≤0.5dB）、隔離度（≥60dB）及機械壽命（≥1000萬次切換）等關鍵參數驗證。

廣西科毅在行業內率先提供5年質保服務，顯著高于3年的行業平均水平，為光通信系統運營商降低了全生命周期維護成本。

定制化解決方案能力

通過深入理解用戶特定場景的技術痛點，結合自身研發與生產體系，可實現從需求定義到樣品交付的全流程快速響應。

以數據中心高密度光互聯場景為例，某項目通過定制開發1×64 MPO接口光開關，成功將通道密度提升50%，解決了傳統固定連接架構下布線復雜、空間利用率低的問題。

在服務響應層面，通過建立1對1專屬技術對接團隊，可實現需求分析（1個工作日）、方案設計與仿真驗證（2個工作日）、樣品生產與測試（14個工作日）的快速閉環，整體周期壓縮至2周以內。

廣西科毅光開關應用案例

某超大型數據中心光互聯項目

項目背景：某第三方超大型數據中心的光互聯架構升級工程，需實現32路光路的實時切換與冗余保護，構建支持400G光信號傳輸的動態調度網絡。

技術痛點：采用傳統機械光開關存在顯著性能瓶頸，單路插入損耗高達1.8dB，32路級聯調度場景下累積損耗導致光路功率預算嚴重不足，需額外部署大量光放大器。

優化方案：部署科毅1×32 MEMS光開關，單路插入損耗僅為0.4dB，較傳統機械開關降低77.8%的損耗，支持毫秒級切換速度與百萬次以上的使用壽命。

實施效果：

? 功率預算優化：單路損耗降低1.4dB，32路級聯場景下累計節省網絡功率預算4.2dB；

? 成本節約：年均減少備件采購成本50萬元；

? 可靠性提升：系統平均無故障時間顯著延長，可靠性從99.9%提升至99.99%。

某省電信5G前傳網絡優化項目

項目背景：某省電信在5G基站部署中，傳統采用光纖直驅架構，光纖鏈路故障后的恢復流程完全依賴人工干預，平均耗時超過1小時。

技術痛點：被動式故障處理模式導致基站業務頻繁中斷，用戶投訴率居高不下，制約網絡服務質量。

優化方案：部署科毅2×2 MEMS光開關，具備0.8ms的極速切換速度與-40℃至+85℃的寬溫設計，集成至前傳網絡保護機制，實時監測光纖鏈路狀態，故障時自動觸發光路切換。

實施效果：

? 故障恢復時效：從傳統人工處理的>1小時縮短至0.8ms；

? 網絡可用性：達到99.999%的行業頂級標準；

? 用戶體驗改善：相關投訴率下降70%，顯著提升用戶滿意度。

光開關技術未來發展趨勢

行業技術發展方向

光開關行業正朝著智能化、集成化與低功耗三大方向加速演進：

智能化通過集成AI算法實現設備全生命周期的智能管理，實時監測損耗漂移趨勢、響應速度變化等關鍵參數，建立性能退化預測模型，提前預判潛在故障。

集成化依托系統級封裝（SiP）技術實現突破性進展，將光開關核心組件與光模塊的驅動電路、控制單元等集成于單一芯片，實現設備尺寸的極致壓縮。

低功耗通過材料創新與電路優化，將光開關的工作功耗從傳統mA級降至μA級，適配邊緣計算場景的能源約束挑戰。

據Yole預測，2027年智能光開關市場占比將達45%，主導數據中心、電信骨干網等核心應用場景的技術選型。

廣西科毅的技術研發布局

廣西科毅在光開關領域的技術研發布局聚焦于材料創新、集成技術與智能升級三大核心方向：

超低損耗研發新型納米涂層材料，目標2025年實現0.3dB以下插入損耗。

光子集成與高校合作開發Si基MEMS芯片，預計2026年量產，通過微電子工藝實現光開關的微型化與陣列化控制。

AI監控下一代產品將集成損耗實時監測與壽命預測算法，通過嵌入式傳感器采集關鍵參數，結合機器學習模型實時分析器件性能退化趨勢。

光開關的核心性能參數選型需緊密結合應用場景的優先級需求，不同場景對損耗、切換速度、可靠性等參數的側重存在顯著差異。廣西科毅憑借在低損耗、高速切換與高可靠性等關鍵指標上的技術優勢，能夠為數據中心、光通信網絡、測試測量等多樣化場景提供定制化解決方案。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
