在光通信網絡高速發展的當下，光開關作為信號路由與調度的核心設備，其小型化、高集成度、精準檢測能力成為行業核心需求。廣西科毅光通信科技有限公司（官網：www.m.rise-pj.com）自主研發的集成光檢測光開關，創新性地將光檢測裝置融入光開關內部，復用波分復用（WDM）等核心組件實現光性能實時監測，徹底解決了傳統外置OPM模塊導致的系統體積龐大問題，為光通信網絡的高效運維與小型化部署提供了最優解。

一、產品核心優勢：小型化與精準檢測雙重突破

傳統光通信系統中，光開關與光性能監測（OPM）模塊多為獨立部署，不僅增加了設備占地面積與部署成本，還存在信號傳輸損耗與故障定位滯后等問題。

科毅光通信研發的光開關產品，通過一體化集成設計，實現三大核心突破：

1.      集成化設計：光檢測裝置內置，無需外置OPM模塊，系統體積縮減40%以上，滿足高密度部署需求；

2.      高效復用：復用光開關內部WDM裝置、分光器等組件，降低硬件成本，同時減少信號傳輸環節，提升檢測準確性；

3.      實時監測：支持多波長信號的光功率、頻偏等關鍵參數同步檢測，故障定位效率提升50%，保障網絡穩定運行。

二、產品結構與工作原理

科毅光通信這款光開關產品核心由第一端口、第二端口、WDM裝置、分光器、光交換裝置、光檢測裝置等組件構成，根據光路設計差異，分為兩種核心架構，適配不同應用場景：

架構一：分波-分光-交換一體化設計

如圖1所示，該架構的光開關工作流程如下：

1.      第一端口接收多波長輸入光信號，傳輸至第一WDM裝置；

2.      WDM裝置對多波長信號進行分波，實現各波長信號的空間分離；

3.      分光器將分波后的光信號分為兩路——第一子信號（占比90%以上，保障通信主功能）與第二子信號（占比≤10%，用于檢測）；

4.      第一子信號經光交換裝置完成路由調度后，從第二端口輸出；

5.      第二子信號輸入光檢測裝置，實時監測各波長信號的光功率、頻偏等參數。

圖1 第一種集成光檢測光開關結構示意圖

架構二：分波-交換-分光優化設計

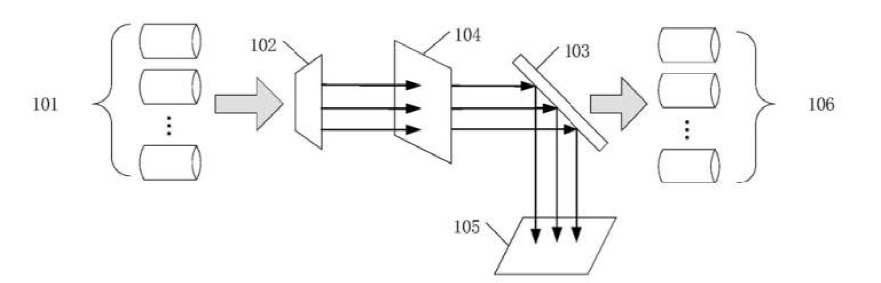

如圖2所示，該架構針對高帶寬調度場景優化，調整了分光器與光交換裝置的光路順序：

1.      多波長信號經WDM裝置分波后，先由光交換裝置完成路由調度；

2.      分光器對交換后的光信號拆分，一路輸出，一路送入光檢測裝置；

3.      核心優勢在于減少交換環節的信號損耗，適配長距離光通信場景。

圖1 第二種集成光檢測光開關結構示意圖

關鍵組件與技術參數

1.      光檢測裝置：支持PDA（光電二極管陣列）、CCD、CMOS三種類型，精準檢測多波長信號光功率、頻偏；

2.      WDM裝置：采用高分辨率光柵，實現多波長信號高效分波/合波；

3.      光交換裝置：可選LCOS（硅基液晶）或MEMS（微機電系統）技術，切換速度快、串擾低；

4.      光斑優化：通過光路設計，使光交換裝置與光檢測裝置上的光斑分布一致（如圖3），避免波長交疊，提升檢測精度。

圖3 光交換裝置和光檢測裝置上分布的光斑示意圖

三、拓展功能：雙向通信與增值組件

科毅光通信的光開關產品支持雙向通信與功能拓展，滿足復雜網絡需求：

雙向通信能力

如圖4、圖5所示，產品通過雙WDM裝置設計，使第一端口與第二端口可互為輸入/輸出端口，實現雙向光信號的交換與檢測：

5.      正向：第一端口輸入→分波→分光→交換→輸出+檢測；

6.      反向：第二端口輸入→分波→交換→分光→輸出+檢測；

7.      適配全雙工光通信網絡，提升設備利用率。

圖4 提供的第三種光開關的結構示意圖

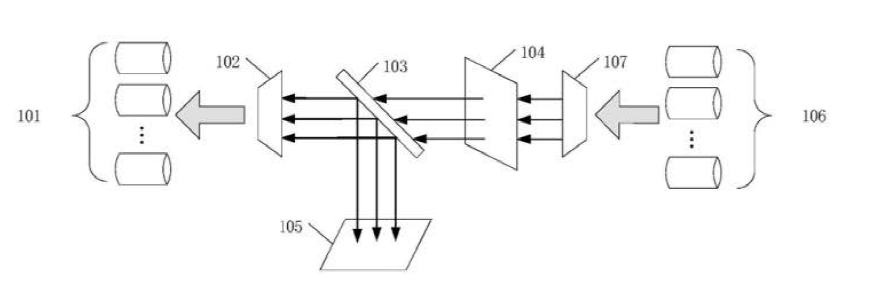

圖5 光開關的另一種光路示意圖

增值組件選項

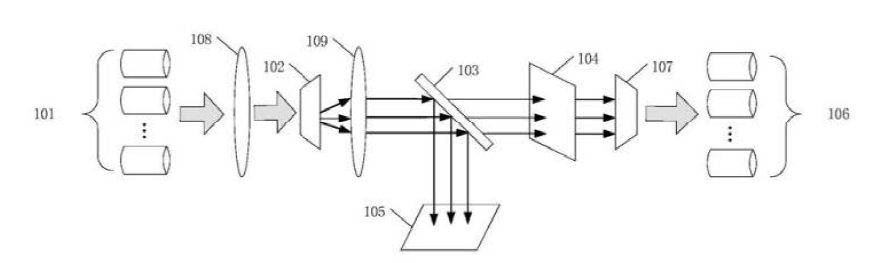

根據應用場景需求，可額外配置光束整形裝置與光束準直裝置（如圖6）：

8.      光束整形裝置：減小光束發散角，提升光束質量；

9.      光束準直裝置：對分波后的波長信號進行準直，便于分光與交換；

10.    適配不同傳輸距離、不同功率等級的光通信系統。

圖6 第四種光開關的結構示意圖

四、應用場景：覆蓋全場景光通信網絡

這款集成光檢測光開關憑借小型化、高集成、精準檢測的優勢，廣泛應用于以下場景：

1.      長距離DWDM（密集波分復用）傳輸網絡：實時監測光功率、頻偏，快速定位鏈路故障；

2.      數據中心光互聯：滿足高密度部署需求，簡化機房布線與運維；

3.      5G承載網：適配移動前傳/回傳網絡的靈活調度與實時監測需求；

4.      光纖傳感網絡：精準檢測多波長傳感信號，提升傳感精度與響應速度。

五、科毅光通信技術實力與服務保障

廣西科毅光通信科技有限公司深耕光通信領域多年，專注于光開關、光分路器、波分復用設備等核心產品的研發、生產與銷售。公司擁有一支由光學工程、通信技術專家組成的研發團隊，具備從芯片選型、光路設計到成品測試的全鏈條研發能力，產品通過ISO9001質量體系認證，性能指標達到行業領先水平。

我們?yōu)榭蛻籼峁┒ㄖ苹鉀Q方案，可根據不同應用場景調整光開關的端口數量、分光比、檢測參數等核心指標，同時提供7×24小時技術支持與三年質保服務，保障設備穩定運行。

光性能檢測光開關核心技術參數表

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.m.rise-pj.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
