在高速大容量寬帶綜合業務數字網飛速發展的今天，全光網絡成為光通信領域的核心發展方向，而光信號的高效切換與互聯是實現全光網絡的關鍵。廣西科毅光通信科技有限公司深耕光通信器件領域，推出基于專利技術的多路可擴展微機械式光開關陣列，憑借高集成度、穩定可靠等優勢，成為全光網絡中光信號切換的核心選擇。

一、產品核心結構組成

多路可擴展微機械式光開關陣列由基板、微反射單元、蓋板、輸出準直器、輸入準直器五大核心部分構成，結構設計緊湊且科學。

1.      基板（1）：表面開有V型槽、梯型槽或楔形槽（1a），為核心部件提供穩定安裝基礎，材質選用高強度鋁合金，保障器件整體穩定性。

2.      微反射單元（2）：作為核心功能部件，每個單元由軸（2a）、軸承（2b）、擺桿（2c）、微鏡（2d）、線圈（2e）、永久磁鐵（2f）組成。

   軸與軸承采用微機械加工工藝，軸長0.3~4mm，軸承直徑0.5~2mm，擺桿選用軟磁材料，微鏡鏡面與擺桿運動方向平行，確保光路切換精準。

3.      蓋板（3）：表面開有m×n個與微反射單元位置對應的通孔，可通過支架或墊塊替代，用于固定輸出準直器和輸入準直器。

4.      準直器：m個輸出準直器（4）和n個輸入準直器（5）有序布置在蓋板上，m和n為正整數，可根據實際需求靈活配置。

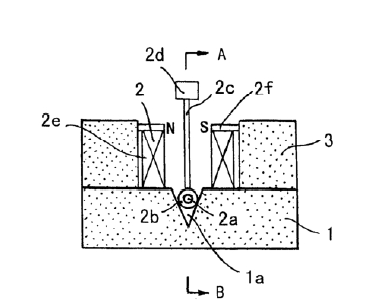

圖1 多路可擴展的微機械式光開關陣列結構示意圖

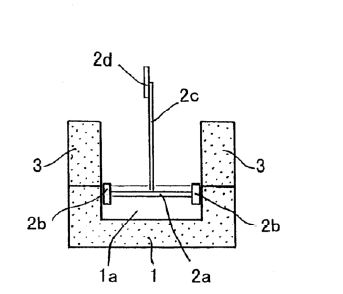

圖2 圖1的A-B向剖視圖

二、工作原理：精準高效的光路切換

該光開關陣列的核心工作邏輯基于電磁驅動與機械擺動的協同作用，實現光信號的快速切換與自鎖穩定。

1.      驅動機制：線圈（2e）接通電脈沖時，會使軟磁材料制成的擺桿（2c）磁化，擺桿上端的微鏡（2d）在永久磁鐵（2f）兩極合力作用下擺動。

2.      狀態控制：正向電脈沖使微鏡進入光路，反向電脈沖使微鏡偏離光路，線圈不通電時，擺桿受所?？看艠O吸引實現自鎖，無需穩恒電壓維持狀態。

3.      切換示例：1×2型號光開關（單微反射單元）中，反向脈沖使微鏡偏離光路，輸出準直器（4）與輸入準直器（5'）連接；正向脈沖使微鏡進入光路，輸出準直器（4）與輸入準直器（5）連接。

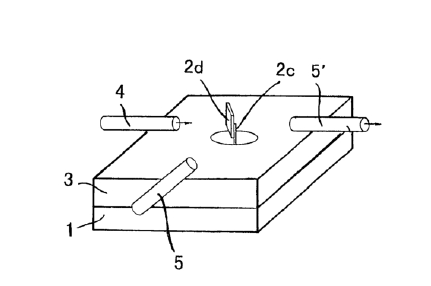

圖3 實用新型的1x2微機械式光開關結構示意圖

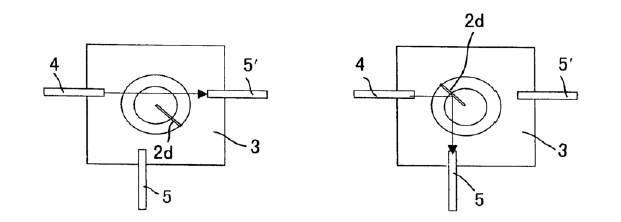

圖4左 1x2微機械式光開關的一種工作狀態圖

圖4右  1x2微機械式光開關的另一種工作狀態圖

對于4×4光開關陣列（16個微反射單元），通過不同微反射單元的組合動作，可實現16種工作連接方式，滿足多路光信號切換需求。

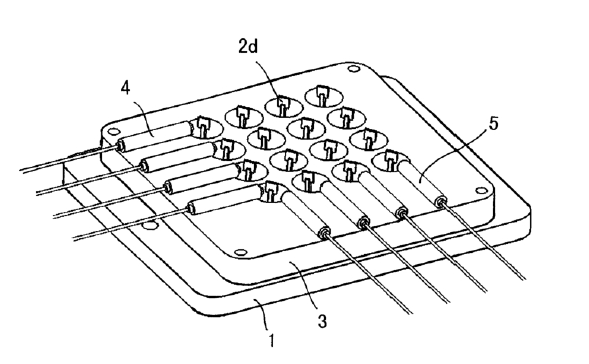

圖5 4x4微機械式光開關陣列示意圖

三、核心優勢：賦能全光網絡高效運行

相較于傳統光開關及同類產品，本多路可擴展微機械式光開關陣列具備六大核心競爭力：

1.      高集成易擴展：微反射單元占地面積僅7~12mm2，可靈活擴展為N×N多路光開關矩陣，體積遠小于傳統機械式光開關。

2.      切換精準易控：通過擺桿帶動微鏡擺動實現光路切換，僅需控制微鏡進出光路，對運動方式和距離無嚴格要求，控制邏輯簡單可靠。

3.      工藝成熟量產：結構可復制性強，運動機構行程小且能精確定位，工藝簡單，適合大批量生產，有效控制成本。

4.      低耗穩定自鎖：自帶自鎖功能，僅需電脈沖即可完成狀態轉換，無需穩恒電壓，降低功率消耗，避免內部積熱，提升工作穩定性。

5.      低電壓驅動：采用線圈電磁驅動，驅動電壓≤5V，遠低于同類產品的高電壓要求，使用更安全便捷。

6.      寬帶無波長限制：微鏡表面可涂覆寬帶高反射膜，無波長控制要求，適配寬帶高速傳輸場景。

四、典型應用場景

該光開關陣列作為全光網絡核心器件，廣泛應用于以下領域：

7.      全光交叉連接（OXC）系統：作為核心部件實現大規模光路交叉互聯，支撐全光網絡節點高效運行。

8.      寬帶綜合業務數字網：滿足高速大容量光信號的切換與互聯需求，解決電子處理帶來的傳輸瓶頸。

9.      城市環網建設：與波分復用器結合構成光分插復用器，實現城市環網的光信號分插與保護。

10.    用戶網分路轉換：適配光纖到戶等場景的多路光信號分配與切換需求。
