驅動技術升級賦能光開關性能突破

驅動系統是MEMS光開關的核心動力來源，其性能直接決定了開關的切換速度、功耗和穩定性。傳統靜電驅動型MEMS光開關在某些高精度、低功耗場景下已難以滿足需求，而壓電驅動技術的應用為光開關的性能升級提供了新方向。廣西科毅光通信研發的壓電驅動型MEMS光開關，憑借壓電材料的反向壓電效應，實現了更精準、低功耗的光路切換，適用于對性能要求嚴苛的高端光通信場景。

一、壓電驅動型MEMS光開關的技術架構

（一）核心驅動組件設計

壓電驅動型MEMS光開關的核心區別在于驅動系統，其壓電驅動部件由第一驅動電極、第二驅動電極及中間的壓電膜構成，替代了傳統的靜電驅動電極組件：

1.      驅動電極：第一驅動電極和第二驅動電極均采用Ti基底層+Au主層的層狀結構，厚度約0.55μm，具有優異的導電性和附著力。第二驅動電極經規定布線接地，確保驅動信號的穩定性。

2.      壓電膜：采用PZT（鋯鈦酸鉛固溶體）、摻雜Mn的ZnO、AIN等壓電材料制成，厚度約1.5μm。壓電材料具有反向壓電效應，即在電場作用下會產生面內方向的應變，為可移動懸臂結構提供驅動力。

3.      基礎結構：基板、可移動懸臂結構、固定件、接觸導體、固定接觸電極等基礎組件與靜電驅動型一致，可移動懸臂結構仍采用單晶硅材料，厚度不小于5μm，固定接觸電極厚度不小于5μm，保障低插入損耗和結構穩定性。

（二）壓電驅動工作原理

當規定電勢施加于第一驅動電極時，第一驅動電極與接地的第二驅動電極之間形成電場，壓電膜在電場作用下產生面內方向的收縮力。由于壓電膜與可移動懸臂結構的連接方式，收縮力從第一驅動電極一側向第二驅動電極一側逐漸增大，帶動可移動懸臂的延伸部分彈性變形，使接觸導體與固定接觸電極接觸，光路導通；當停止施加電壓，電場消失，壓電膜恢復自然狀態，延伸部分在彈性作用下復位，接觸導體與電極分離，光路斷開。

相比靜電驅動，壓電驅動的優勢在于驅動力更強、響應速度更快，且功耗更低，尤其適用于高精度、高頻次切換的場景。同時，壓電驅動的位移控制更精準，可實現微米級的光路調節，進一步提升了光開關的性能穩定性。

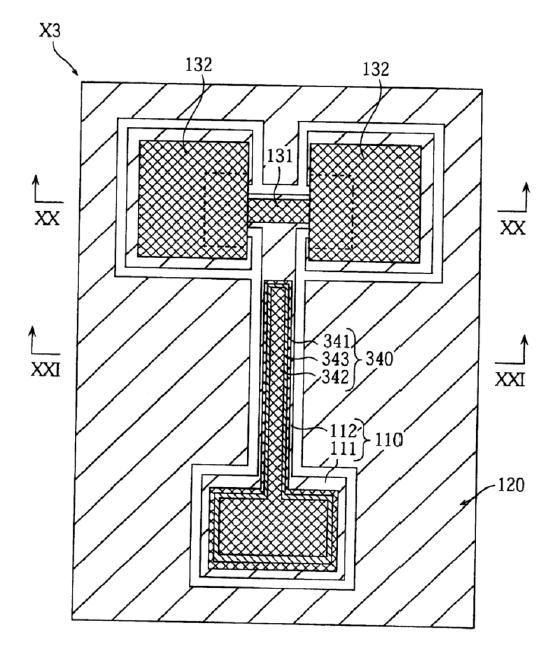

第三實施例的微型開關器件的平面圖

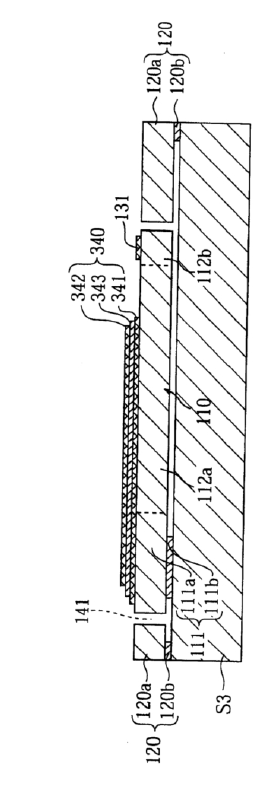

 沿著圖 18 中的線XX-XIX截取的剖面圖

二、壓電驅動型MEMS光開關的核心技術優勢

（一）更快的切換速度

壓電材料的應變響應速度極快，在電場作用下可瞬間產生收縮力，帶動懸臂結構變形。壓電驅動型MEMS光開關的切換速度≤5ms，相比傳統靜電驅動型（切換速度≤10ms）提升一倍以上，能更好地滿足高頻信號切換需求，適用于對響應速度要求嚴苛的光通信系統。

（二）更低的驅動功耗

壓電驅動無需產生靜電吸引力所需的高電壓，驅動電壓僅為靜電驅動的1/3~1/2，功耗顯著降低。這一優勢使得壓電驅動型光開關更適用于便攜式光通信設備、衛星通信等對功耗敏感的場景，延長設備的續航時間。

（三）更高的切換精度

壓電膜的應變位移可通過電壓精準控制，實現微米級的光路調節，確保接觸導體與固定電極的精準接觸，進一步降低插入損耗，提升信號傳輸質量。同時，精準的位移控制也減少了電極磨損，延長了產品使用壽命。

（四）更強的環境適應性

壓電驅動組件的結構穩定性高，受溫度、濕度等環境因素影響較小。在-40℃~85℃的寬溫度范圍內，壓電膜的應變性能保持穩定，確保光開關在惡劣環境下的可靠工作，適用于戶外光通信設備、工業控制等場景。

三、壓電驅動型MEMS光開關的典型應用場景

（一）高端光纖通信設備

在高速率、大容量的光纖通信設備中，壓電驅動型MEMS光開關憑借快切換速度和低功耗，可實現高頻信號的精準切換，提升設備的傳輸效率。例如，在100G/200G光纖收發模塊中，光開關用于光路的快速切換與校準，確保模塊的穩定工作。

（二）精密光纖傳感系統

在激光雷達、醫療傳感等精密傳感場景中，需要光開關具備極高的切換精度和穩定性。壓電驅動型MEMS光開關可實現微米級的光路調節，滿足傳感信號的精準采集需求，提升傳感系統的檢測精度。

（三）衛星與航空航天通信

衛星、航空航天設備對器件的功耗、體積、可靠性要求極高。壓電驅動型MEMS光開關的低功耗、微型化設計適配設備的輕量化需求，寬溫度范圍適應性確保了在空間環境中的穩定工作，為衛星通信、航空航天通信提供可靠的光路切換解決方案。

（四）測試測量儀器

在光通信測試儀器中，需要光開關快速切換不同的測試光路，實現對設備的多維度檢測。壓電驅動型光開關的快切換速度和高精度，可提升測試儀器的工作效率和檢測準確性，適用于光纖測試儀、光功率計等設備。

四、廣西科毅光通信壓電驅動光開關的研發與生產實力

廣西科毅光通信專注于壓電驅動光開關的研發與生產，組建了由資深工程師組成的研發團隊，在壓電材料選型、驅動電路設計、結構優化等方面積累了豐富的經驗：

1.      與國內頂尖高校合作，開展壓電驅動技術的深度研發，不斷優化產品性能；

2.      采用先進的濺射法制備壓電膜和驅動電極，確保膜層厚度均勻、附著力強；

3.      建立了完善的質量控制體系，對每批產品進行驅動性能、切換速度、插入損耗等關鍵參數的嚴格檢測；

4.      提供定制化服務，可根據客戶需求優化驅動電壓、切換速度、尺寸等參數，適配不同應用場景。

作為光通信領域的專業廠商，廣西科毅光通信始終致力于技術創新，為客戶提供高品質的光開關產品。高頻光開關作為公司的核心產品之一，壓電驅動型MEMS光開關已通過多項行業認證，廣泛應用于高端光通信、精密傳感、航空航天等領域。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.m.rise-pj.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
