隨著 5G、云計算技術的快速發展，數據中心光通信網絡對信號傳輸?shù)姆€(wěn)定性和精準性要求日益提高。保偏光纖作為光開關、硅光子波導等核心設備的關鍵連接部件，其技術性能直接影響整個通信系統的運行效率。傳統保偏光纖存在制造難度大、與標準光纖連接損耗高、量產成本高等問題，難以滿足數據中心短距離（10cm-10m）高密度傳輸?shù)男枨蟆V西科毅光通信科技有限公司（官網：www.m.rise-pj.com）深耕光通信領域多年，結合行業前沿技術，推出適配光開關設備的高性?xún)r(jià)比保偏光纖解決方案，本文將從結構設計、核心參數、配置方式等維度，全面解析保偏光纖的技術要點。

一、保偏光纖的核心結構設計

保偏光纖的核心功能是保持光信號的偏振狀態，其結構設計直接決定保偏性能、連接損耗及制造可行性。與傳統含應力施加部（SAP）的保偏光纖不同，新型保偏光纖采用 “纖芯 + 低折射率部 + 雙層包層” 的創新結構，既解決了傳統產品的制造痛點，又提升了與光開關、標準單模光纖的適配性。

1.基礎結構組成

新型保偏光纖的剖面結構主要包含三大核心部分：

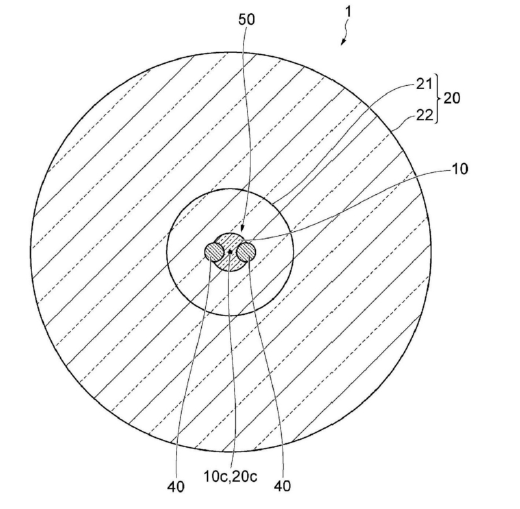

圖1 實施方式所涉及的保偏光纖的剖視圖

1. 保偏纖芯：由玻璃材質的纖芯和一對低折射率部組成，低折射率部的折射率低于纖芯，且關于纖芯中心軸點對稱配置。除與低折射率部相接的部分外，纖芯外周為圓形（橢圓率≤5%），這一設計大幅降低了與標準光纖的連接損耗，尤其適配光開關的端口連接需求。

2. 光學包層（第 1 包層）：包圍保偏纖芯，折射率低于纖芯，起到限制光信號傳輸?shù)淖饔?，其半徑與纖芯半徑的比值控制在 2.5-3.7 之間，確保光信號的有效束縛。

3. 共通物理包層（第 2 包層）：包圍光學包層，采用與纖芯熱膨脹系數差異≤5×10??/K 的玻璃材質，避免制造過程中因熱應力導致的母材破裂，外周為圓形，便于后續布線和光開關設備集成。

2. 關鍵結構創新點

相比傳統保偏光纖，新型保偏光纖的結構創新主要體現在以下方面：

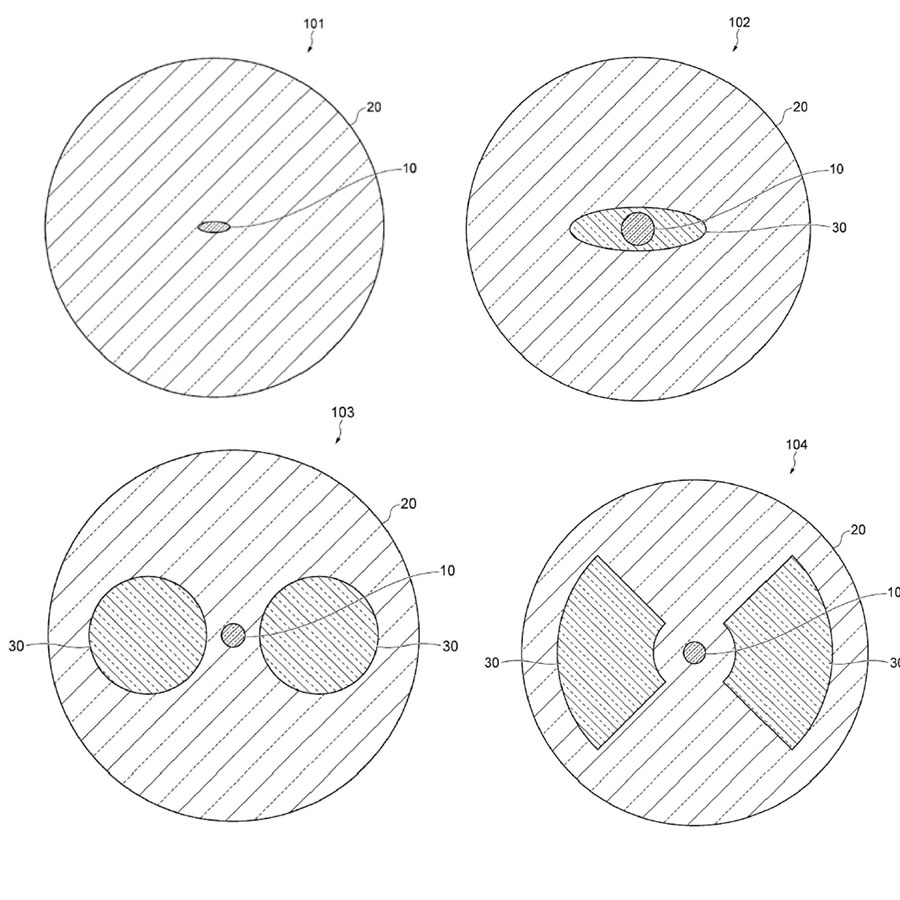

圖2 傳統保偏光纖的剖視圖

4. 無 SAP 設計：摒棄傳統依賴 SAP（應力施加部）產生雙折射的方式，通過低折射率部與纖芯的折射率差異形成非對稱折射率分布，避免了 SAP 與包層熱膨脹系數差異過大導致的母材破裂問題，制造難度顯著降低。

5. 低折射率部?jī)?yōu)化：低折射率部為圓形（橢圓率≤5%），部分嵌入纖芯、部分延伸至光學包層，其半徑與纖芯半徑的比值為 0.8-2.0，既保證了雙折射強度，又不破壞纖芯的圓形輪廓。

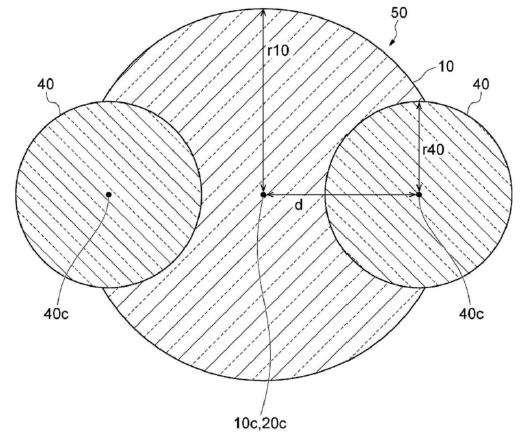

圖3 保偏光纖的局部放大剖視圖

6. 材料兼容性提升：纖芯、包層、低折射率部均采用二氧化硅玻璃體系，B?O?質量分?jǐn)?shù)≤1%，熱膨脹系數差異控制在 5×10??/K 以下，進一步降低制造過程中的殘留應力（最大值≤100MPa），提升產品合格率。

二、保偏光纖的核心性能參數

保偏光纖的性能直接影響光開關與硅光子波導、激光光源之間的信號傳輸質量，核心性能參數主要包括模場扁平率、雙折射、偏振串?dāng)_、連接損耗等，各參數需滿足數據中心短距離傳輸?shù)奶囟ㄒ蟆?/span>

1. 模場扁平率

模場扁平率是衡量保偏光纖與標準高斯光束適配性的關鍵參數，定義為 X 軸與 Y 軸方向 D4σ 光束寬度的比值相關函數（公式 1）。其取值范圍直接影響光開關端口的耦合效率：

7.      取值要求：在 850nm-1625nm 波長范圍內，f=0.05-0.40。f≥0.05 可保證雙折射≥1×10??，滿足保偏需求；f≤0.40 可將高斯光束耦合損耗控制在 0.35dB 以下，若 f≤0.25，耦合損耗可降至 0.1dB 以下，完全適配光開關的低損耗連接要求。

8.      實際意義：模場扁平率的優化的優化，使保偏光纖既能保持偏振狀態，又能與光開關、標準單模光纖實現高效耦合，避免信號傳輸過程中的能量損耗。

2. 雙折射

雙折射是保偏光纖的核心性能指標，指兩個正交偏振模式的有效折射率差，直接決定偏振保持能力：

9.      取值范圍：在 850nm-1625nm 波長范圍內，雙折射為 5×10??-5×10??，優選 1×10??-3×10??，可滿足數據中心 10cm-10m 短距離傳輸?shù)钠癖３中枨蟆?/span>

10.    與光開關的適配性：穩定的雙折射性能確保光信號經過光開關切換后，偏振狀態不會發生顯著變化，提升通信系統的信號完整性。

3. 偏振串?dāng)_與偏振模式損耗

偏振串?dāng)_是衡量偏振模式耦合程度的參數，偏振模式損耗則是因偏振耦合導致的信號損耗，兩者存在明確對應關系：

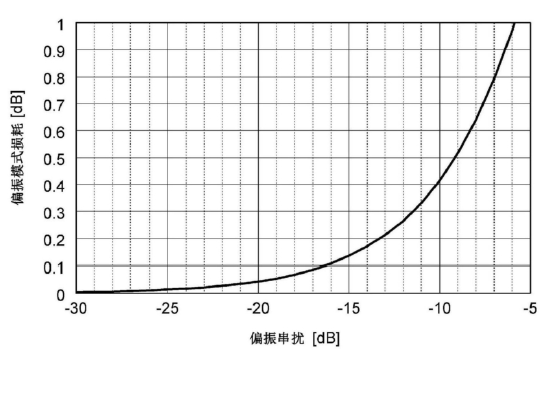

圖4 偏振串?dāng)_和偏振模式損耗之間的關系曲線圖

11.    偏振串?dāng)_要求：對于 10cm-10m 長度的保偏光纖，在 850nm-1625nm 波長范圍內，偏振串?dāng)_≥-26.4dB（對應偏振模式損耗≤0.01dB），若需偏振模式損耗≤0.75dB，偏振串?dāng)_需≤-7.2dB。

12.    實際應用價值：合理控制偏振串?dāng)_，可在保證光開關與保偏光纖適配性的同時，降低制造難度和成本，避免過度設計導致的資源浪費。

4. 連接損耗

連接損耗是保偏光纖與光開關、標準光纖連接時的關鍵指標，主要由模場直徑不匹配導致：

13.    模場平均直徑（MFDavg）：在 1310nm 波長下，MFDavg=3μm-12μm，優選 8.2μm-9.6μm，與標準單模光纖的 MFD（約 9μm）高度匹配，連接損耗可控制在 0.35dB 以下。

14.    優化設計：通過調整纖芯半徑（3μm-6μm）、相對折射率差（Δ10-Δ40=0.5%-2.0%）等參數，實現連接損耗與保偏性能的平衡，滿足光開關設備的低損耗連接需求。

三、保偏纖芯的配置方式與應用適配

根據光開關、數據中心光通信網絡的不同需求，保偏光纖的保偏纖芯可采用單纖芯或多纖芯配置，多纖芯配置還可通過不同的排列方式適配多樣化的應用場景。

1. 單纖芯配置

單纖芯配置即保偏光纖中僅包含一個保偏纖芯，纖芯中心軸與包層中心軸重合（圖 1），適用于光開關單端口連接、點對點短距離傳輸場景：

圖1 實施方式所涉及的保偏光纖的剖視圖

15.    優勢：結構簡單、制造難度低、成本可控，與光開關的單個端口連接時耦合效率高，信號傳輸穩定。

16.    典型參數：纖芯半徑 r10=3.5μm-4.0μm，光學包層半徑 r21=8.75μm-14.4μm，低折射率部與纖芯中心軸距離 d=4.2μm-6.4μm，雙折射約 1×10??-2×10??，連接損耗≤0.35dB。

2. 多纖芯配置

多纖芯配置即保偏光纖中包含多個保偏纖芯，適用于光開關多端口、高密度光傳輸場景，其排列方式需根據應用需求設計，主要有以下幾種類型：

17.    旋轉對稱配置（圖5a）：多個保偏纖芯關于包層中心軸具有 2 次以上旋轉對稱性（如 8 次對稱、4 次對稱），適配具有旋轉對稱光柵耦合器的光開關設備，便于批量耦合。

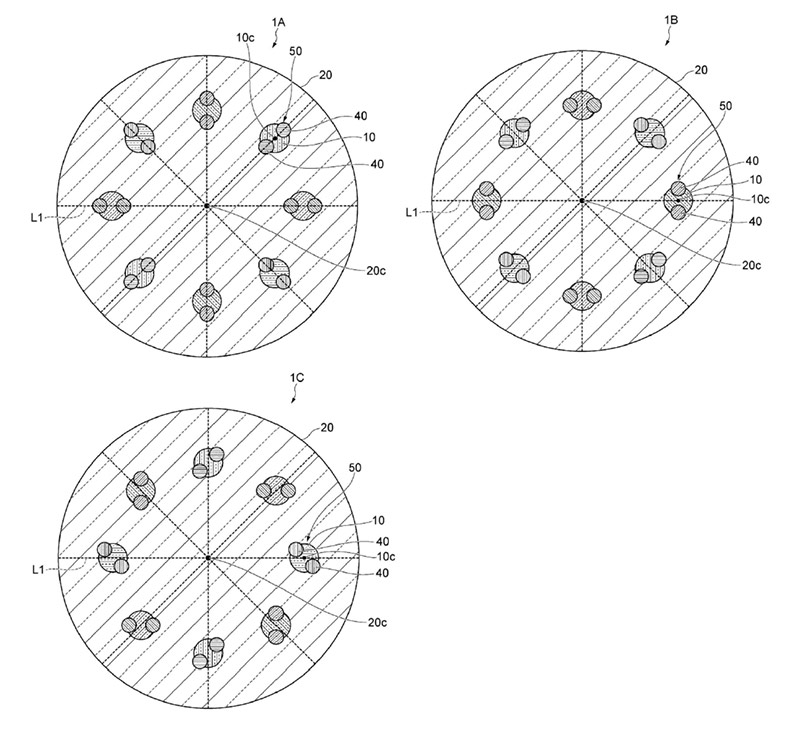

圖5a 多纖芯保偏光纖的剖視圖

18.    平行排列配置（圖5b）：多個保偏纖芯的保偏方向彼此平行，排列成一列或多列，適用于光開關多端口平行連接場景，可提升設備集成度。

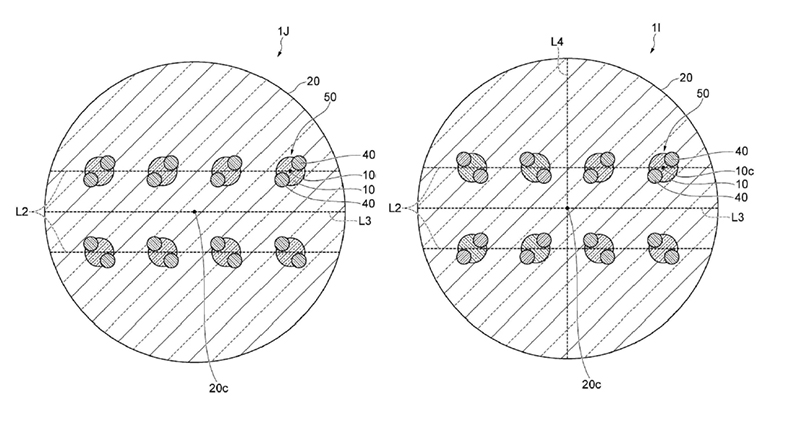

圖5b 多纖芯保偏光纖的剖視圖

19.    線對稱配置（圖5c）：多個保偏纖芯關于經過包層中心軸的直線呈線對稱分布，適配線對稱布局的光通信系統，確保各端口信號傳輸一致性。

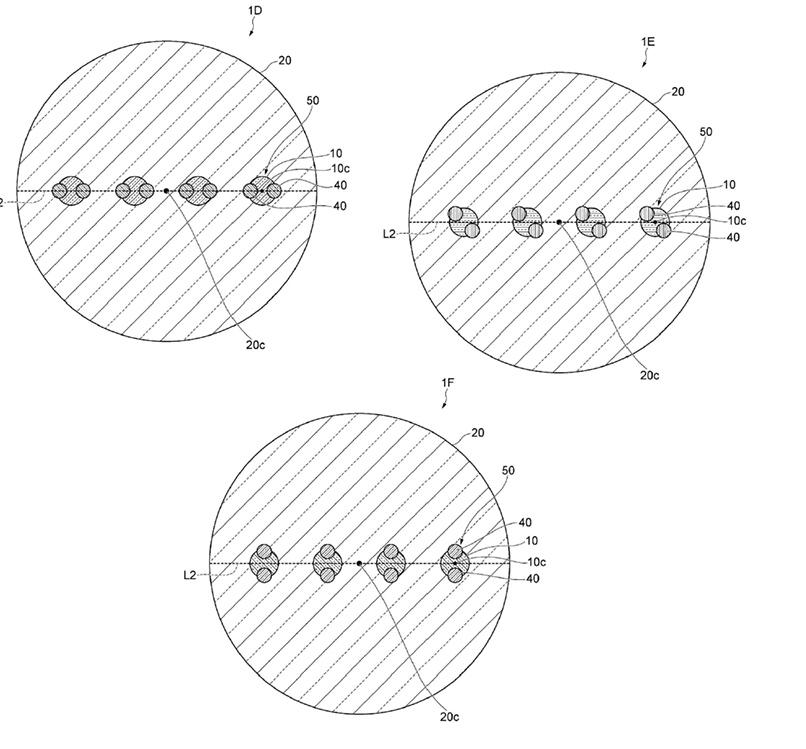

圖5c 多纖芯保偏光纖的剖視圖

3. 與光開關的適配設計

不同配置的保偏光纖需與光開關的端口結構、偏振要求相匹配：

20.    單纖芯保偏光纖：適配單端口光開關，通過低損耗連接確保信號切換后的偏振穩定性。

21.    多纖芯保偏光纖：適配多端口光開關，通過旋轉對稱、平行排列等配置，實現光開關與硅光子波導的高效批量耦合，提升系統傳輸容量。

四、廣西科毅保偏光纖適配方案

廣西科毅光通信科技有限公司作為專業的光開關及光通信組件供應商，基于上述保偏光纖技術，推出針對性的產品適配方案，滿足數據中心、光通信設備等場景的應用需求：

22.    定制化設計：可根據客戶光開關的端口參數、傳輸距離要求，調整保偏光纖的纖芯半徑、模場扁平率、保偏纖芯配置等參數，實現精準適配。

23.    低損耗集成：保偏光纖與廣西科毅光開關產品的連接損耗≤0.35dB，偏振串?dāng)_≤-10.8dB（對應偏振模式損耗≤0.35dB），確保信號傳輸?shù)姆€(wěn)定性和完整性。

24.    量產保障：采用優化的制造工藝，解決傳統保偏光纖母材易破裂、合格率低的問題，可實現大批量穩定供貨，滿足數據中心大規模部署需求。

如需了解更多保偏光纖與光開關的適配細節，或獲取定制化解決方案，可訪問廣西科毅官方網站（www.m.rise-pj.com）咨詢，我們將為您提供專業的技術支持和產品服務。
