在5G網絡規?；渴鹋c數據中心爆發式增長的當下，光通信系統作為信息傳輸?shù)暮诵妮d體，對核心器件的性能、成本與穩定性提出了更高要求。其中，多通道高速通信光器件作為光通信模塊的核心組成部分，其光電互聯效率直接影響整個系統的傳輸質量，而光開關作為光通信中的關鍵控制元件，與多通道光器件的協同性能更是決定了通信鏈路的靈活性與可靠性。廣西科毅光通信科技有限公司（官網：www.m.rise-pj.com）深耕光通信領域，基于行業痛點創新研發的多通道高速通信光器件，有效解決了傳統技術瓶頸，為光開關及光通信系統的升級提供了核心支撐。

一、行業需求升級與傳統技術痛點

光通信器件占據光通信模塊BOM成本的70%以上，其性能與成本直接決定光通信系統的建設成效。隨著高速通信（尤其是25G以上場景）的普及，多通道傳輸成為主流需求，但傳統多通道器件存在諸多技術痛點：

1. 光電互聯效率低：傳統設計中，激光器與激光器驅動之間因背光檢測模塊的阻隔，需通過多道轉接實現連接，導致信號衰減嚴重，無法滿足高速傳輸需求；

2. 阻抗突變問題：多道轉接引發鏈路阻抗不連續，在25G以上高速應用中，性能下降尤為明顯；

3. 制造工藝復雜：襯底、背光檢測模塊等功能單元需分階段制作，且背光檢測模塊多為無源制作，導致背光電流波動范圍大（100uA~1000uA），增加外圍電路匹配難度；

4. 成本控制困難：多步驟制作流程與性能補償設計，推高了器件制造成本，間接增加了光通信系統的建設投入。

傳統多通道光器件的設計缺陷，也直接影響了光開關的聯動控制精度，制約了光通信系統的整體傳輸效率。

以下為傳統方案的核心設計圖：

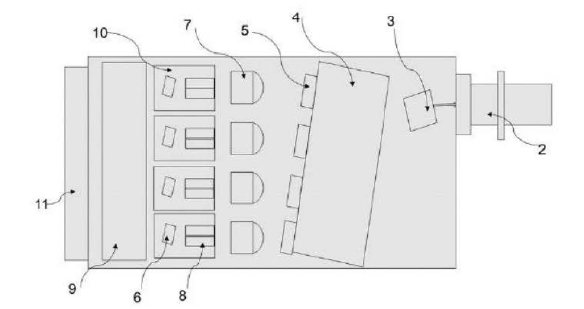

圖1 傳統多通道光器件設計圖

二、創新多通道高速通信光器件結構設計

針對傳統技術痛點，廣西科毅光通信基于專利技術，重新優化光路與電路設計，推出新型多通道高速通信光器件，其核心結構如下：

核心組成部分

器件主要包括金手指、管殼、襯底、分光透鏡、激光器、激光器驅動、背光檢測模塊、濾波器、合波器、光偏轉鏡及光纖適配器等，各部件協同實現高效光電轉換與傳輸：

1. 金手指：負責器件內部與外部的通信連接，保障電信號穩定傳輸；

2. 管殼：裝載所有光學與電學部件，提供穩定的工作環境；

3. 襯底：采用帶厚膜混合電路的陶瓷襯底，承載激光器驅動、激光器等核心部件，提升電路集成度；

4. 分光透鏡：采用低衰減玻璃透鏡，將激光器發射光按10:1比例分割（10份透射、1份反射），既保障主光路傳輸效率，又為檢測提供穩定光源；

5. 背光檢測模塊：采用大光敏面光電二極管，接收分光透鏡反射光，精準檢測激光器出光大小，且設置于主光路之外，避免干擾核心傳輸鏈路；

6. 濾波器與合波器：濾波器采用梳狀設計，可過濾特定波長光，合波器將多路不同波長光高效耦合，適配多通道傳輸需求；

7. 光偏轉鏡與光纖適配器：光偏轉鏡調整光路方向，光纖適配器（含不銹鋼外殼、陶瓷插芯）將調制光信號耦合至光纖，保障信號輸出穩定性。

創新光路設計邏輯

器件的核心創新在于將背光檢測模塊從激光器與激光器驅動之間移出，設置于主光路外側，使激光器驅動與激光器通過金線直接連接，簡化鏈路設計的同時，大幅優化阻抗控制。

以下為優化后的器件設計圖與線路圖：

 圖2 實施例光器件設計圖

三、核心技術優勢：賦能光開關與光通信系統升級

1.      性能大幅提升：激光器與激光器驅動直接連接，減少多道轉接導致的信號衰減與阻抗突變，在25G以上高速場景中，傳輸穩定性顯著優于傳統方案；

2.      工藝簡化成本降低：所有零部件可一次性入殼，打線工藝一次完成，縮短制作時間，同時避免無源制作導致的背光電流波動，降低外圍電路設計復雜度；

3.      檢測精準可靠：分光透鏡10:1的固定分光比例，配合大光敏面光電二極管，使背光檢測精度更高，便于激光器出光校準，提升光通信模塊整體穩定性；

4.      兼容性強：適配多通道傳輸需求，可與各類光開關、光纖設備協同工作，廣泛應用于5G基站、數據中心、云計算等場景。

四、應用場景：覆蓋高速光通信核心領域

該多通道高速通信光器件作為光通信模塊的核心部件，與光開關配合使用，可廣泛應用于：

1. 5G基站前傳/中傳/回傳鏈路；

2. 大型數據中心互聯（DCI）；

3. 云計算與數據存儲高速傳輸系統；

4. 光纖到戶（FTTH）升級項目；

5. 工業互聯網高速通信場景。

五、廣西科毅光通信：光通信核心器件研發與供應專家

廣西科毅光通信科技有限公司專注于光通信器件的研發、生產與銷售，核心產品涵蓋多通道高速通信光器件、光開關、光纖適配器、光模塊等，憑借自主專利技術與嚴格的質量管控，為全球客戶提供高性價比的光通信解決方案。

公司始終以技術創新為核心競爭力，針對行業痛點持續優化產品設計，不僅解決了傳統器件的性能瓶頸，更通過工藝簡化實現成本控制，助力客戶降低光通信系統建設投入。

擇合適的光開關器件是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.m.rise-pj.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
