全光網絡時代，光開關的核心價值凸顯

隨著互聯網、電子商務、數字音視頻等業務的爆發式增長，通信網絡的傳輸與交換容量面臨前所未有的壓力。傳統基于電子技術的網絡方案受限于物理特性，難以突破“電子瓶頸”，而全光網絡（AON）憑借高速、大容量、透明傳輸?shù)膬?yōu)勢，成為新一代寬帶綜合業務網絡的核心選擇。作為全光網絡的關鍵器件，光開關承擔著光層路由選擇、波長切換、光交叉連接及自愈保護等核心功能，其技術水平直接決定了全光網絡的傳輸效率與穩定性。

廣西科毅光通信科技有限公司（官網：www.m.rise-pj.com）深耕光通信領域多年，專注于光開關及光通信核心器件的研發、生產與銷售。旗下光開關產品覆蓋1×2、1×N、8×8、16×16等多種規格，兼容熱光、液晶、MEMS等主流技術方案，可滿足骨干網、城域網、數據中心等不同場景的應用需求。本文將從光開關的基礎定義、分類、核心應用場景、關鍵性能指標等維度展開解析，幫助行業用戶全面了解光開關技術的核心邏輯與選型要點。

一、全光網絡與光開關的核心關聯

1.1全光網絡的技術特性與發展趨勢

全光網絡（AllOpticalNetwork,AON）是指信號在端到端鏈路中始終保持光信號形式，僅在進入和離開網絡時進行電/光（E/O）和光/電（O/E）轉換。這種技術架構建立在密集波分復用（DWDM）技術基礎上，通過光分插復用器（OADM）、光交叉連接器（OXC）等核心器件實現信號的透明傳輸與交換，徹底打破了電子器件對傳輸速率的限制。

當前，全光網絡正朝著“超高速、大容量、智能化”方向發展，光纖到家（FTTH）、5G承載網、數據中心互聯（DCI）等場景對網絡帶寬的需求持續攀升，推動全光網絡從骨干網向城域網、接入網全面延伸。而光開關作為全光網絡中實現信號靈活調度的核心器件，其性能優劣直接影響網絡的可靠性、擴展性與傳輸效率，成為全光網絡規?；渴鸬年P(guān)鍵支撐。

1.2光開關的定義與核心作用

光開關是一種能夠?qū)崿F(xiàn)光束在時間、空間、波長維度上靈活切換的光無源器件，廣泛應用于光通信、光計算、光信息處理等領域。在全光網絡中，光開關的核心作用體現在以下三個方面：

1.      信號路由調度：通過光開關實現不同波長、不同端口間的信號切換，滿足網絡流量的動態分配需求；

2.      網絡自愈保護：當光纖鏈路發生故障時，光開關可快速將信號從主路由切換至備用路由，保障通信業務不中斷；

3.      設備集成擴展：支持光交叉連接（OXC）、光分插復用（OADM）等設備的集成化設計，提升網絡的緊湊性與擴展性。

廣西科毅光通信的光開關產品基于行業主流技術方案研發，具備低插入損耗、高開關速度、高可靠性等優勢，可無縫適配全光網絡的各類應用場景，為用戶提供穩定高效的光信號切換解決方案。

二、光開關的核心分類與技術特點

廣義上，光開關可分為干涉儀型和非干涉儀型兩大類，兩類產品基于不同的技術原理，在性能、應用場景上各有側重。

2.1干涉儀型光開關

干涉儀型光開關依靠光路中的相位關系實現信號切換，核心是通過普克爾（Pockels）效應或熱效應控制光信號的相位差，進而實現干涉相長或相消，最終完成光路切換。這類光開關的典型代表包括方向耦合器型、Mach-Zehnder（M-Z）型光開關等。

干涉儀型光開關的核心特點：

4.      結構緊湊，便于集成化設計，適合小體積、高密度的設備應用；

5.      對環境溫度、光波長等參數敏感，需要配套反饋控制系統維持穩定狀態；

6.      開關動態范圍依賴干涉束光功率的精確平衡，通常需要額外的校準機制。

2.2非干涉儀型光開關

非干涉儀型光開關采用多樣化的技術方案實現信號切換，不依賴光路相位關系，因此對偏振、波長、溫度等環境因素的敏感性更低，穩定性更強。常見的非干涉儀型光開關包括熱光效應光開關、液晶光開關、MEMS光開關、噴墨氣泡光開關等。

非干涉儀型光開關的核心特點：

7.      開關比（動態范圍）高，部分產品可達到數十dB，信號隔離效果好；

8.      技術方案多樣化，可根據應用場景選擇適配的類型（如MEMS光開關適合大容量場景，液晶光開關適合低成本場景）；

9.      無需復雜的相位校準，運維成本更低，適合規模化部署。

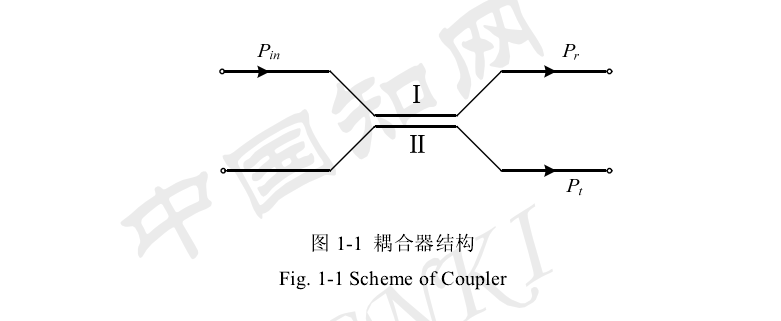

下圖為非線性耦合器型光開關（干涉儀型代表）的結構示意圖，該類型光開關通過非線性材料的克爾效應實現信號耦合與切換：

三、光開關的五大核心應用場景

光開關的應用場景覆蓋全光網絡的骨干網、城域網、接入網及各類光通信設備，核心應用包括自動保護切換、網絡監視、元器件測試、光交叉連接（OXC）、光分插復用（OADM）等五大類。

3.1自動保護切換

當前主流光纖網絡均采用多路由冗余設計，當主光纖鏈路發生斷裂、故障時，光開關可快速將信號切換至備用路由，保障通信業務的連續性。這類應用通常采用1×2光開關，切換時間需控制在毫秒級（部分高速場景要求微秒級），確保數據傳輸不丟失。

廣西科毅光通信的1×2熱光效應光開關，切換時間低至5ms，插入損耗小于1.5dB，具備斷電自鎖功能，可廣泛應用于光纖骨干網、5G承載網的鏈路保護場景。

3.2網絡監視

在光纖網絡的遠端測試點，通過1×N光開關可將多根光纖鏈路集中連接至光時域反射計（OTDR）或網絡分析儀，實現對所有光纖鏈路的實時監測與在線分析，無需中斷正常業務傳輸。這類應用要求光開關具備低串?dāng)_、高重復性，確保監測數據的準確性。

3.3元器件測試

在光器件生產、研發場景中，多通道光開關可將一臺測試儀表與多個被測器件連接，通過光路切換實現對不同器件的批量測試，大幅簡化測試流程、提高測試效率、降低測試成本。例如，在光模塊生產線上，8×8光開關陣列可同時對接8臺被測模塊，實現插損、串?dāng)_等參數的自動化測試。

3.4光交叉連接（OXC）

光交叉連接（OXC）是骨干網的核心設備，負責將一個DWDM系統輸出的任意波長信號切換至另一個DWDM系統，實現不同子網間的業務匯聚與交換。這類應用對光開關的要求極高，需具備大容量（通常要求1000×1000以上端口）、高速切換、無阻塞、透明傳輸?shù)忍匦浴?/span>

廣西科毅光通信的MEMS光開關矩陣，支持從8×8到16×16的端口擴展，插入損耗小于0.8dB，串?dāng)_低于-60dB，可滿足骨干網OXC設備的核心需求。

3.5光分插復用（OADM）

光分插復用（OADM）主要應用于環形城域網，負責實現單個或多個波長信號從光鏈路中靈活上下路。這類應用要求光開關具備波長選擇功能，僅對目標波長進行切換，不影響其他波長信號的傳輸。液晶光開關、全息光柵光開關等具備波長選擇特性的產品，是OADM設備的理想選擇。

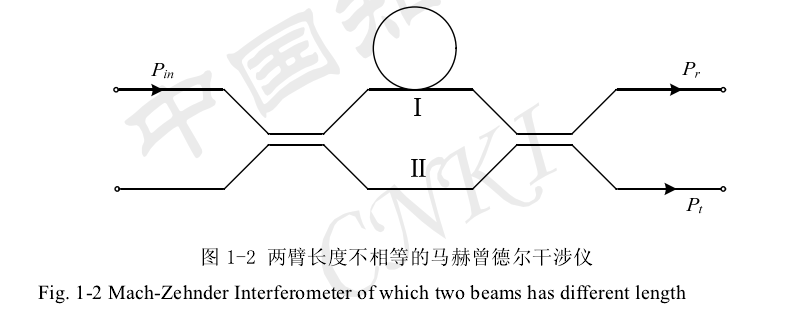

下圖為Mach-Zehnder干涉儀型光開關的結構示意圖，該類型光開關常用于OADM設備中的波長切換模塊：

四、光開關的關鍵性能指標解析

光開關的性能直接決定了全光網絡的傳輸質量與可靠性，核心性能指標包括交換矩陣規模、交換速度、插入損耗、無阻塞特性、升級能力、可靠性等，以下是詳細解析：

4.1交換矩陣規模

交換矩陣規模是光開關交換能力的直接體現，通常以“輸入端口數×輸出端口數”表示（如1×2、8×8、16×16、1000×1000等）。不同應用場景對矩陣規模的要求差異較大：

10.    接入網、鏈路保護場景：以1×2、1×N小規模光開關為主；

11.    城域網、OADM設備：以8×8、16×16中等規模光開關陣列為主；

12.    骨干網、OXC設備：需1000×1000以上大規模光開關矩陣。

廣西科毅光通信可根據用戶需求定制不同規模的光開關產品，從小規模1×2光開關到中大規模16×16光開關陣列，均可提供標準化或定制化解決方案。

4.2交換速度

交換速度是指光開關從一個端口切換至另一個端口的時間，單位通常為毫秒、微秒（μs）或納秒。不同應用場景對交換速度的要求不同：

13.    鏈路保護、網絡監視：要求毫秒級（1-100ms）切換速度；

14.    高速傳輸系統（10Gb/s、40Gb/s及以上）：要求微秒級切換速度；

15.    光分組交換、光計算場景：要求納秒級切換速度。

當前，廣西科毅光通信的光開關產品覆蓋毫秒級到微秒級，其中MEMS光開關的切換速度低至2ms，可滿足絕大多數全光網絡應用場景的需求；針對高速場景，公司正在研發納秒級光控光開關產品，預計2025年實現量產。

4.3插入損耗

插入損耗是指光信號通過光開關時的能量損耗，單位為dB，主要由光纖與光開關端口的耦合損耗、光開關材料的吸收損耗兩部分組成。插入損耗越小，光信號的傳輸距離越遠，網絡的功率預算越充足。

行業主流要求光開關的插入損耗小于1.5dB，廣西科毅光通信的MEMS光開關插入損耗可低至0.8dB，熱光效應光開關插入損耗小于1.2dB，均優于行業平均水平，可有效降低網絡的信號放大成本。

4.4無阻塞特性

無阻塞特性是指光開關的任一輸入端能在任意時刻將光信號輸出至任意輸出端，不受到其他端口連接的影響。無阻塞特性分為“嚴格無阻塞”和“可重排無阻塞”兩類：

16.    嚴格無阻塞：無需調整已有連接，即可建立新的端口連接，適用于骨干網OXC等核心設備；

17.    可重排無阻塞：需調整部分已有連接，才能建立新的端口連接，適用于城域網、接入網等場景。

Crossbar結構光開關矩陣是典型的嚴格無阻塞產品，而B(niǎo)enes結構光開關矩陣則屬于可重排無阻塞產品，用戶可根據應用場景選擇適配類型。

4.5升級能力與可靠性

升級能力是指光開關從現有端口規模擴展至更大規模的可行性，部分光開關結構（如MEMS光開關）可輕松從8×8升級至32×32，而部分結構（如全息光柵光開關）則難以擴展至千級端口，僅適用于特定場景。

可靠性是光開關的核心指標之一，要求產品具備長壽命（通常要求10萬次以上切換無故障）、高重復性（切換精度偏差小于±0.1dB）、寬工作溫度范圍（-40℃~85℃）。廣西科毅光通信的光開關產品經過嚴格的高低溫測試、老化測試，平均無故障時間（MTBF）大于100萬小時，可滿足工業級應用需求。

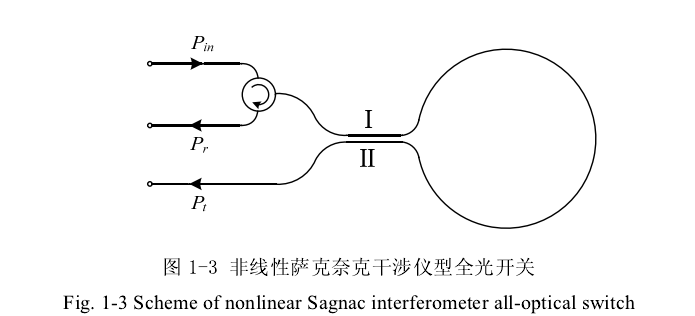

下圖為非線性Sagnac干涉儀型全光開關的結構示意圖，該類型光開關具備納秒級切換速度，適合高速光分組交換場景：

五、光開關技術發展趨勢與廣西科毅的技術優勢

5.1光開關技術發展趨勢

當前，光開關技術正朝著“高速化、低損耗、集成化、低成本”方向發展：

18.    開關速度：從毫秒級向微秒級、納秒級突破，滿足40Gb/s、100Gb/s甚至更高速率的傳輸需求；

19.    插入損耗：持續降低至1dB以下，減少網絡中光放大器的部署數量，降低網絡成本；

20.    集成化：從分立器件向陣列化、芯片化發展，提高設備的緊湊性與可靠性；

21.    成本控制：通過規?；a(chǎn)、工藝優化，降低單端口成本，推動全光網絡的普及。

5.2廣西科毅光通信的技術優勢

作為光開關領域的專業廠商，廣西科毅光通信憑借多年的技術積累，在以下方面具備核心競爭力：

22.    全系列產品覆蓋：可提供熱光效應、液晶、MEMS、噴墨氣泡等多種技術方案的光開關產品，端口規模從1×2到16×16，滿足不同場景需求；

23.    核心參數領先：產品插入損耗低至0.8dB，切換速度低至2ms，串?dāng)_低于-60dB，關鍵指標優于行業平均水平；

24.    定制化能力強：可根據用戶的具體應用場景，定制端口規模、切換速度、封裝形式等個性化參數；

25.    完善的服務體系：提供從產品選型、技術支持到售后維護的全流程服務，官網www.m.rise-pj.com可實時查詢產品參數、下載技術手冊。

光開關作為全光網絡的核心器件，其技術水平直接影響網絡的傳輸效率、可靠性與擴展性。隨著全光網絡向城域網、接入網的全面延伸，光開關的應用場景將持續擴大，對性能的要求也將不斷提升。廣西科毅光通信將始終聚焦光開關技術的研發與創新，不斷推出更優質、更具競爭力的產品，為全光網絡的規?；渴鹛峁┖诵闹?。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.m.rise-pj.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
