在光通信工程中，連接設備的安裝質量與選型合理性直接影響網絡的傳輸效率和穩定性。光纖跳線快速連接器作為一種新型光通信連接設備，憑借現場組裝便捷、連接穩定等優勢，已廣泛應用于數據中心、通信基站、工業控制等多個領域。

上一篇文章我們?cè)敿?xì)解析了光纖跳線快速連接器的技術原理與核心優勢，本次將基于專利技術，為大家提供詳細的安裝指南、選型技巧，并進一步探討其與光開關等設備的協同應用場景，幫助工程技術人員高效完成設備安裝與選型，提升光通信工程質量。

一、跳線快速連接器安裝準備與工具清單

（一）安裝前準備工作

1.產品檢查：安裝前需檢查跳線快速連接器的各組件是否完好，包括插芯線纜、底座、耦合座、彈性件等，確保無破損、變形、污漬等問題。重點檢查插針端面是否平整、無劃痕，光纜外皮是否完好，彈性件是否彈性正常。

2.環境準備：選擇干燥、清潔、無粉塵的施工環境，避免灰塵、水汽等影響連接精度和信號傳輸。若在戶外施工，需做好防護措施，防止雨水、風沙等侵入設備。

3.適配設備確認：確認適配器類型為SC型，檢查適配器的卡扣是否完好、彈性正常，確保與連接器的扣槽適配。同時，確認光纜規格與插芯線纜匹配，避免因規格不符導致安裝失敗。

（二）必備工具清單

1.基礎工具：剝線鉗、光纖切割刀、酒精棉、無塵紙，用于光纜的剝線、裸纖切割與清潔。

2.輔助工具：鑷子、扳手（可選），用于組件的精準安裝與調整。

3.檢測工具：光功率計、OTDR（光時域反射儀），用于安裝后的光信號傳輸質量檢測。

二、光纖跳線快速連接器分步安裝教程

光纖跳線快速連接器的安裝采用現場組裝方式，無需專業技術人員，按照以下步驟即可完成安裝，全程耗時不超過5分鐘。

（一）插芯線纜預處理（若未預制）

若插芯線纜未預制，需先完成插芯座、插針與光纜的組裝：

1. 用剝線鉗剝除光纜端部的纜皮，露出裸纖，剝除長度根據插芯座規格確定（通常為10-15mm）。

2. 用酒精棉擦拭裸纖，去除表面油污與雜質，確保裸纖清潔。

3. 用光纖切割刀切割裸纖，保證裸纖端面平整、無毛刺。

4. 將裸纖穿設入插芯座，直至裸纖端面與插針端面平齊，通過鉚壓或膠粘方式固定光纜與插芯座、裸纖與插針。

（二）底座與插芯線纜裝配

1. 將彈性件套設于插芯座的凸環一側，確保彈性件無扭曲、變形。

2. 從底座的空腔開口端將插芯線纜裝入空腔，使插芯座的凸環進入限位槽，止轉塊穿設于止轉槽中。

3. 調整插芯線纜的位置，確保插針從底座的連接部伸出，彈性件處于壓縮狀態，且插芯線纜可沿軸向輕微浮動。

圖1

圖1展示了插芯線纜與底座裝配后的俯視圖，可清晰看到凸環在限位槽中的位置、止轉塊與止轉槽的配合狀態，確保裝配到位。

（三）耦合座與底座連接

1.對準耦合座的側板與底座的滑移部，使凸條對準凹槽，沿滑移方向推進耦合座。

2.繼續推進耦合座，直至連接環套設于底座的連接部上，蓋板遮蓋底座的空腔開口。

3.檢查耦合座的卡勾是否卡入卡槽中，確保耦合座與底座連接牢固，無松動。此時，耦合座上的枕塊應與插芯座的凸環抵接，限制插芯線纜的過度移動。

圖2

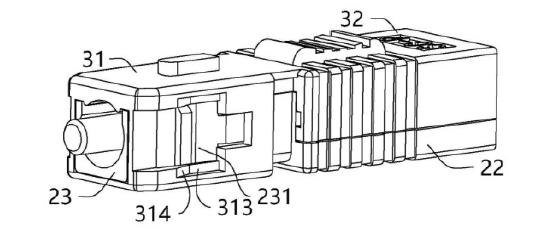

圖2展示了耦合座與底座的滑移連接結構，凸條與凹槽的配合確保了滑移順暢，卡勾與卡槽的配合保障了連接牢固性。

（四）與適配器對接

1.將連接器的連接部對準SC型適配器的接口，確保連接環的讓位區間露出扣槽。

2.輕輕推入連接器，直至適配器的卡扣卡入連接部的扣槽中，聽到“咔噠”聲即表示對接到位。

3.輕輕拉動連接器，確認連接牢固，無松動現象。

（五）安裝后檢測

1.用光功率計檢測光信號傳輸功率，確保損耗在行業標準范圍內（通?！?.3dB）。

2.用OTDR檢測光纖鏈路的連續性，排查是否存在斷點、損耗過大等問題。

3.若檢測不合格，需檢查插針端面是否清潔、連接是否到位，必要時重新安裝。

三、光纖跳線快速連接器選型技巧

（一）根據應用場景選型

1. 數據中心場景：選擇高密度、小型化的光纖跳線快速連接器，適配數據中心的高密度部署需求，同時優先選擇安裝便捷、維護成本低的產品，提升網絡部署與運維效率。

2. 戶外通信場景：選擇防水、防塵、抗老化的防護型連接器，確保在惡劣環境下的穩定性，同時考慮溫度適應性，選擇工作溫度范圍寬的產品（通常為-40℃~85℃）。

3. 工業控制場景：選擇抗干擾、抗震性強的連接器，適應工業環境的振動、電磁干擾等情況，保障光信號傳輸?shù)姆€(wěn)定性。

（二）根據光纜規格選型

不同規格的光纜（如單模光纜、多模光纜，φ0.9mm、φ2.0mm、φ3.0mm等外徑）對應不同的插芯線纜型號，選型時需確保連接器的插芯座與光纜規格匹配，避免因規格不符導致安裝困難或信號損耗過大。例如，單模光纜應搭配單模插針的連接器，多模光纜應搭配多模插針的連接器。

（三）根據傳輸要求選型

1. 高速率傳輸場景（如10G、40G、100G光網絡）：選擇插針端面精度高、損耗低的連接器，優先選擇陶瓷插針的產品，其耐磨性和精度更高，能滿足高速率光信號傳輸需求。

2. 長距離傳輸場景：選擇低損耗、穩定性強的連接器，減少光信號在傳輸過程中的衰減，確保長距離傳輸質量。

（四）選擇正規廠家產品

選擇具備專利技術、質量認證的正規廠家產品，如廣西科毅光通信科技有限公司的跳線快速連接器，產品經過嚴格的質量檢測，性能穩定、可靠性高。同時，正規廠家提供完善的售后服務，可及時解決安裝與使用過程中遇到的問題。

四、常見安裝故障排查與解決方案

（一）插芯線纜無法裝入底座

1. 故障原因：止轉塊與止轉槽未對準；凸環變形；彈性件安裝位置錯誤。

2. 解決方案：調整插芯線纜的角度，確保止轉塊對準止轉槽；檢查凸環是否變形，若變形需更換插芯線纜；重新安裝彈性件，確保其套設于插芯座上且無扭曲。

（二）耦合座與底座連接松動

1. 故障原因：卡勾未卡入卡槽；凸條與凹槽配合不良；耦合座變形。

2. 解決方案：重新推進耦合座，確保卡勾完全卡入卡槽；檢查凸條與凹槽是否有污漬、變形，清潔或更換對應部件；更換變形的耦合座。

（三）光信號損耗過大

1.故障原因：插針端面有污漬、劃痕；裸纖端面不平整；連接器與適配器對接不到位。

2. 解決方案：用酒精棉擦拭插針端面，去除污漬；重新切割裸纖，確保端面平整；重新對接連接器與適配器，確?？劭ㄈ肟鄄邸?/span>

（四）連接器無法與適配器分離

1. 故障原因：卡扣卡入過緊；脫離槽內有污漬。

2. 解決方案：輕輕推動耦合座，通過導向面引導卡扣脫離扣槽；用酒精棉清潔脫離槽，去除污漬后再嘗試分離。

圖3

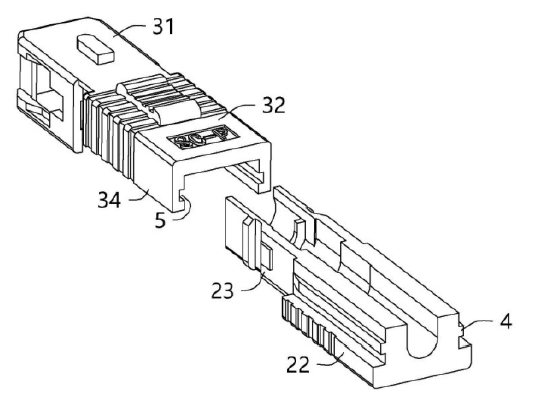

圖3展示了連接器的脫離槽與導向面結構，推動耦合座時，導向面可有效引導適配器卡扣脫離，解決分離困難問題。

五、與光開關協同應用的優化方案

在光通信網絡中，跳線快速連接器與光開關的協同應用需注重以下優化要點，以提升網絡整體性能：

1. 接口適配優化：確保跳線快速連接器的接口與光開關的接口類型一致（如SC型），避免因接口不兼容導致連接困難或信號損耗。廣西科毅光通信的光開關產品與跳線快速連接器均采用標準化接口設計，可實現無縫對接。

2. 鏈路損耗控制：光開關與連接器的連接鏈路損耗直接影響網絡傳輸效率，選型時需選擇低損耗的連接器（損耗≤0.3dB），同時確保安裝過程中插針端面清潔、對接到位，將鏈路總損耗控制在合理范圍內。

3. 維護便捷性提升：選擇支持快速拆卸的連接器與光開關產品，當需要調整光路或維護設備時，可快速拆卸連接器，配合光開關完成光路切換，減少運維時間。

4. 環境適應性匹配：根據應用環境選擇具備相應防護等級的連接器與光開關，例如在戶外場景中，均選擇防水、防塵、抗老化的產品，確保協同工作的穩定性。

跳線快速連接器作為光通信連接技術的創新產品，以其現場組裝便捷、連接穩定、適配性廣等優勢，為光通信工程提供了高效解決方案。正確的安裝方法與合理的選型技巧，能夠進一步發揮產品優勢，提升光通信網絡的傳輸效率和穩定性。廣西科毅光通信科技有限公司憑借專利技術優勢，打造的跳線快速連接器與光開關等核心產品，已在多個行業場景中得到成功應用，獲得了客戶的廣泛認可。
