現在光纖通信和光網絡建設發展得特別快，光開關作為控制光路傳輸和轉換的核心零件，它穩不穩定、省不省電、耐不耐用，直接影響整個光網絡的運行效率。MEMS光開關靠著毫秒級的切換速度、能實現全通道任意切換的優勢，早就成了數據中心、光纖通信系統這些場景里的關鍵設備。但問題是，傳統的MEMS光開關都靠靜電驅動，用久了之后靜電發生裝置容易老化失靈，導致MEMS芯片沒法正常移動反射光線，最后光開關突然斷了，給行業應用添了不少麻煩。
廣西科毅光通信科技有限公司（官網：www.m.rise-pj.com）在光通信領域做了好多年，一直盯著行業里的這些痛點。我們自主研發的節能MEMS光開關，靠的是創新的機械升降結構，把傳統靜電驅動的毛病全解決了，給光網絡穩定運行提供了靠譜的方案。這篇文章就跟大家詳細說說這個產品的技術原理、核心優勢和能用在哪些地方，帶大家看看光開關技術到底有啥新突破。
MEMS光開關其實就是用微機電系統（MEMS）技術做出來的新型自由空間光交換設備，主要由陣列MEMS芯片和陣列多芯準直器組成，能實現N×N全通道任意切換，讓數據在多個通道里完成全光交換。它因為體積小、切換速度快、插入損耗也低，所以用的地方特別廣——像光纖通信網絡、數據中心之間的互聯、光傳輸設備的備份保護、光測試儀器這些領域都能用，是搭建高效、靈活光網絡的核心部件。
傳統MEMS光開關的工作邏輯是這樣的：靠靜電發生裝置產生控制力，驅動MEMS芯片上的小鏡子升降或者轉動，這樣就能改變輸入光的傳播方向，實現開關功能。但實際用起來，這技術的短板特別明顯：
1. 靜電發生裝置用久了容易老化、受潮，甚至短路，最后驅動不了了；
2. 靜電驅動對環境的濕度、溫度特別敏感，要是環境極端一點，穩定性就掉得厲害；
3. 一旦靜電裝置出故障，MEMS芯片就沒法正常移動，光開關直接斷了，光路也就中斷了——這對數據傳輸、網絡通信這些場景來說，損失可不?。?/span>
4. 而且靜電驅動得一直耗電，不符合現在光通信設備往節能方向發展的趨勢。
所以行業里特別需要更穩定、更節能、更耐用的MEMS光開關，廣西科毅光通信的節能MEMS光開關，就是專門針對這個痛點做的創新產品。
科毅研發的這款節能MEMS光開關，最核心的創新就是用純機械升降的驅動方式，把傳統的靜電發生裝置給換掉了?？烤艿臋C械結構讓MEMS芯片穩定升降，從根兒上解決了靜電失靈的問題。整個產品主要分兩部分：開關本體和升降組件，這兩部分的結構配合著工作，保證光路切換又準又靠譜。
開關本體是光信號輸入、反射、輸出的核心區域，主要有殼體、MEMS芯片、輸入頭、輸出頭這四個部件：
5. 殼體：是用高強度工程塑料一次成型做的，防塵、防潮效果都不錯，能給里面的零件提供穩定的安裝和工作環境。殼體一側還開了滑槽，用來配合升降組件固定位置，它的結構精度能控制到微米級，保證機械配合的時候順暢不卡殼。
6. MEMS芯片：這是反射光的核心零件，由芯片基座和反射鏡組成。芯片基座和升降組件固定在一起，反射鏡用的是高反射率的光學玻璃，能精準把輸入頭發射的光信號反射到輸出頭，讓光路通起來。
7. 輸入頭和輸出頭：都用的是標準化的光纖接口設計，跟殼體固定好之后會穿過殼體，能直接對接外部的光纖線路，保證光信號傳輸?shù)臅r候損耗低、穩定性高。
升降組件是讓MEMS芯片精準升降的關鍵，里面包括滑動板、固定桿、頂桿、第一彈簧和定位伸縮桿這些零件，它們配合著工作，實現機械驅動和定位：
8. 滑動板：由滑動板本體和按壓頭組成，滑動板本體跟MEMS芯片的芯片基座固定在一起，還會穿過殼體；按壓頭在滑動板本體遠離殼體的那一側，是按人體工學設計的，用戶手動按的時候很方便?；瑒影逡粋?cè)還開了固定槽，用來配合固定桿鎖定位置。
9. 固定桿：包含固定桿本體和第二彈簧，第二彈簧裝在滑動板的固定槽里，固定桿本體跟第二彈簧連在一起——靠彈簧的彈力，固定桿本體能彈出來也能收回去，這樣就能把滑動板固定住或者解鎖。
10. 頂桿：由頂桿本體和限位塊組成，頂桿本體跟殼體滑動連接，還在滑槽里面；限位塊固定在頂桿本體遠離殼體的那一側，能防止頂桿往滑槽里推太多導致故障。另外限位塊上還有凸起和第三彈簧，第三彈簧把凸起和殼體連起來，能讓頂桿操作完之后自動復位。
11. 第一彈簧和定位伸縮桿：兩個第一彈簧分別裝在滑動板和殼體之間，給滑動板升降提供彈性驅動力；兩個定位伸縮桿挨著第一彈簧裝，分別連接滑動板和殼體，保證滑動板上下動的時候不會跑偏，讓固定槽和滑槽能精準對齊。
要讓光路通的時候，用戶按一下滑動板上的按壓頭，滑動板本體就會在殼子里往下滑，同時把兩個第一彈簧壓縮?；瑒影逋禄臅r候，定位伸縮桿也會跟著伸縮，保證滑動板不跑偏。等滑動板上的固定槽和殼體上的滑槽精準對齊了，固定槽里的第二彈簧就會釋放彈力，把固定桿本體彈出來——固定桿本體插進滑槽里，滑動板的位置就鎖定住了。這時候，跟滑動板固定在一起的MEMS芯片也會同步降到預設位置，芯片上的反射鏡正好在輸入頭和輸出頭的光信號傳輸路徑上，輸入頭發射的光信號經反射鏡反射后傳到輸出頭，光路就通了。

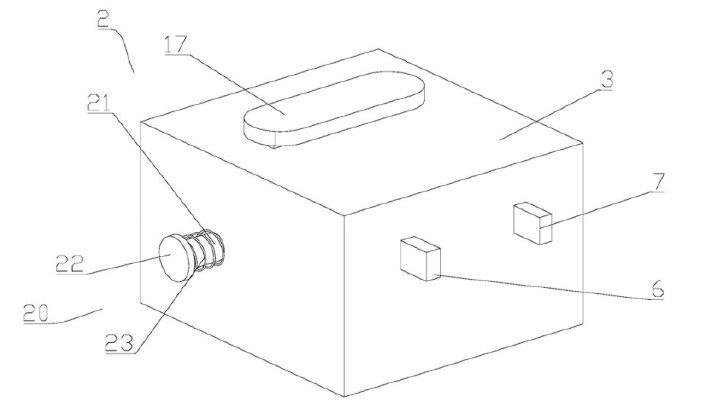

節能MEMS光開關整體結構示意圖

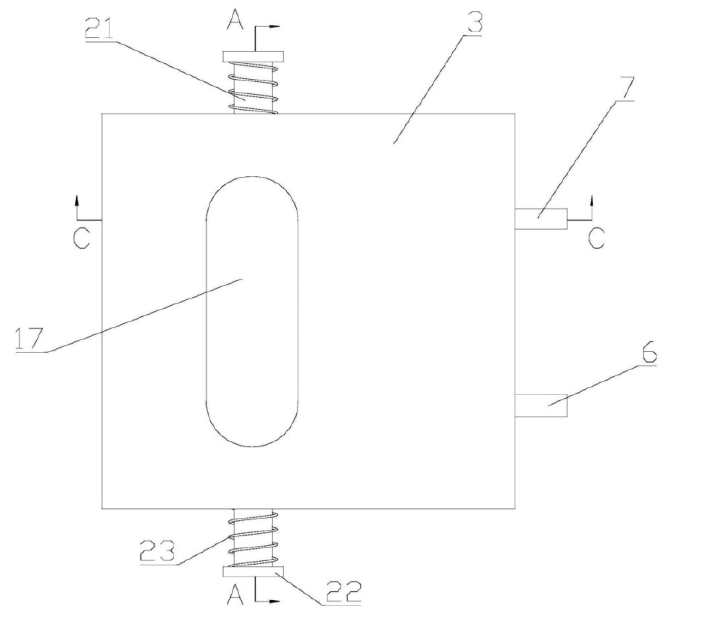

節能MEMS光開關俯視圖

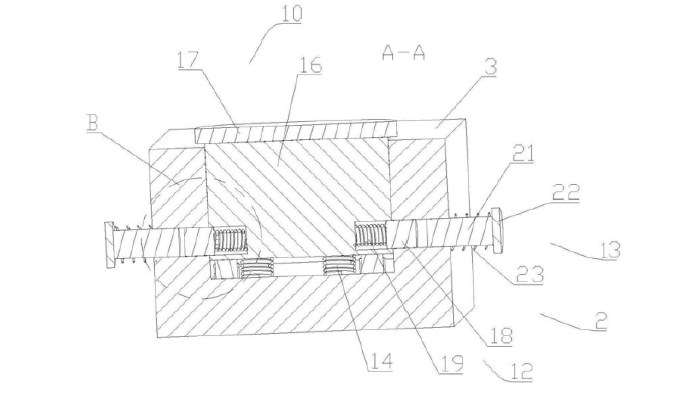

節能MEMS光開關A-A面剖視圖（內部結構展示）
要斷開光路的時候，用戶推一下頂桿的限位塊，頂桿本體就會在滑槽里滑動，頂桿本體的前端碰到固定桿本體之后，會把它頂回滑動板的固定槽里——這樣滑動板的位置鎖定就解除了。這時候，被壓縮的第一彈簧會釋放彈力，把滑動板往上頂，滑動板帶著MEMS芯片一起上升，反射鏡就離開輸入頭和輸出頭的光信號傳輸路徑了，光信號沒法反射，光路就斷了。同時，頂桿會在第三彈簧的作用下自動復位，為下次操作做好準備。

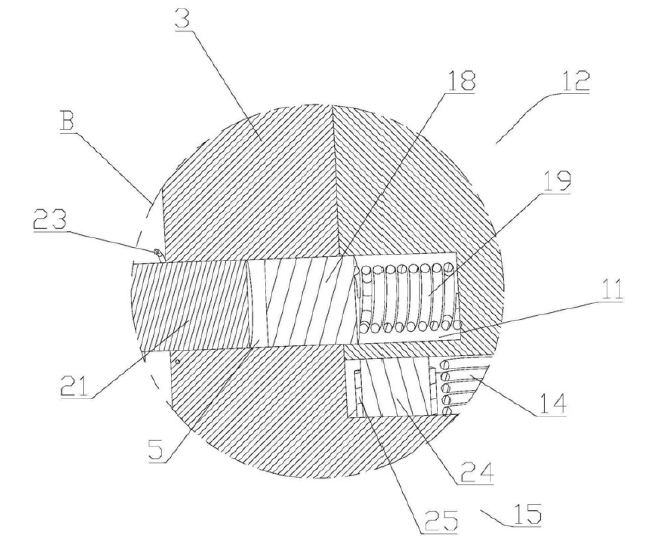

節能MEMS光開關固定桿與頂桿配合細節圖

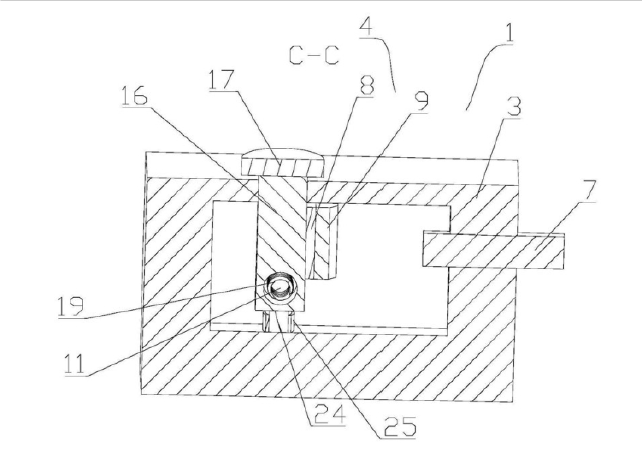

節能MEMS光開關C-C面剖視圖（MEMS芯片安裝位置）
科毅這款節能MEMS光開關，在技術上主要有三個核心突破：
12. 機械驅動替代靜電驅動：直接把傳統的靜電發生裝置去掉了，用純機械結構讓MEMS芯片升降，從根兒上解決了靜電裝置老化、受潮失靈的問題，產品的使用壽命和對環境的適應性都提升了不少；
13. 雙重定位與復位設計：定位伸縮桿能保證滑動板升降不跑偏，第三彈簧能讓頂桿自動復位——這雙重保障能確保機械配合的精準度，避免因為結構錯位導致開關出故障；
14. 零能耗待機設計：只有在切換操作的時候，需要用戶手動用點力，平時不用一直通電，比傳統靜電驅動的MEMS光開關節能90%以上，符合綠色通信的發展趨勢。
這款產品用的是機械結構驅動，不受溫度、濕度這些環境因素影響——哪怕在-40℃到85℃的溫度范圍里，或者相對濕度0%到95%（沒有冷凝）的環境下，都能穩定工作。我們實際測試過，它連續切換10萬次都沒出過故障，使用壽命能到15年以上，比傳統靜電驅動MEMS光開關的5到8年使用壽命長得多。
它不用一直通電驅動，只有操作的時候需要點人力，長期用下來能大幅減少光網絡的能耗支出。給大家舉個例子：如果數據中心用1000臺光開關，傳統靜電驅動的產品一年大概要耗2.4萬度電，而我們這款產品一年耗電量幾乎為零，光電費一年就能省1.5萬以上。
產品的按壓頭和頂桿都是按人體工學設計的，操作特別簡單，不用專業技術人員也能完成開關切換。而且機械結構的故障率特別低，后期維護只需要定期擦一擦殼體外面就行，維護成本連傳統產品的五分之一都不到。
產品的輸入頭、輸出頭用的是標準化光纖接口設計，能直接替換傳統的MEMS光開關，不用改造現有的光網絡系統，能幫用戶減少升級成本。另外它還支持N×N全通道任意切換，不同場景的光路傳輸需求都能滿足。
這款節能MEMS光開關靠著穩定、節能、耐用的優勢，能用在很多場景里：
15. 數據中心互聯：在數據中心里當光路切換的核心設備，保證海量數據傳輸穩定，不至于因為光開關出問題丟數據；
16. 光纖通信網絡：像長途光纖通信、城域網、接入網這些場景都能用，能實現光路備份保護和靈活調度；
17. 光傳輸設備測試：用來測試光模塊、光交換機這些設備的出廠性能，或者做運維檢測——精準控制光路通斷，能提高測試效率；
18. 工業控制與物聯網：能適應工業環境的復雜工況，給工業物聯網設備的光信號傳輸提供穩定保障；
19. 醫療與科研領域：醫療設備、科研儀器對光路切換的精度和穩定性要求高，這款產品正好能滿足，支持精準的實驗和診療工作。
技術參數 | 指標數值 |
開關類型 | MEMS機械驅動光開關 |
通道數量 | 1×1、2×2、4×4、8×8（可定制） |
切換速度 | ≤5ms |
插入損耗 | ≤0.5dB |
回波損耗 | ≥50dB |
工作溫度 | -40℃~85℃ |
相對濕度 | 0%~95%（無冷凝） |
使用壽命 | ≥15年（連續切換10萬次無故障） |
接口類型 | SC/FC/LC（可定制） |
殼體材質 | 高強度工程塑料 |
安裝方式 | 桌面式、機架式（可定制） |
廣西科毅光通信科技有限公司，是專門做光通信器件研發、生產、銷售和服務的高新技術企業，公司在光通信產業集中的區域，有一支研發團隊——里面都是光學工程、微電子、機械設計這些領域的專家，從核心技術研發到產品大批量生產，整個流程的能力都有。
公司一直抱著“用技術創新推動行業發展”的理念，主要做光開關、光模塊、光纖連接器這些核心產品?？恐鴩栏竦馁|(zhì)量控制體系和完善的售后服務，我們的產品已經用在了國內很多電信運營商、數據中心、工業企業和科研機構里。如果客戶有個性化需求，我們還能提供定制化產品開發服務——根據不同的應用場景優化產品設計，幫客戶提高光網絡的運行效率。
作為節能MEMS光開關技術的先行者，我們科毅會繼續投入研發資源，推動光開關技術往更穩定、更節能、更智能的方向發展，給全球光通信行業提供高品質的產品和解決方案。如果想了解更多產品細節，或者想咨詢合作，大家可以訪問我們公司官網【www.m.rise-pj.com】，也可以直接聯系我們的技術顧問。
現在全光網絡建設推進得越來越快，光開關的穩定性和節能性成了影響網絡性能的關鍵。廣西科毅光通信研發的節能MEMS光開關，靠機械驅動技術突破了傳統靜電驅動的瓶頸——不僅解決了光開關突然斷的行業痛點，還實現了節能降耗和長壽命的雙重優勢，給光通信行業帶來了技術革新。
未來，我們科毅會繼續在光通信核心技術上深耕，推出更多能滿足行業需求的創新產品，和合作伙伴一起搭建高效、穩定、綠色的光網絡生態。
擇合適的光開關等光學器件是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
訪問廣西科毅光通信官網www.m.rise-pj.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
