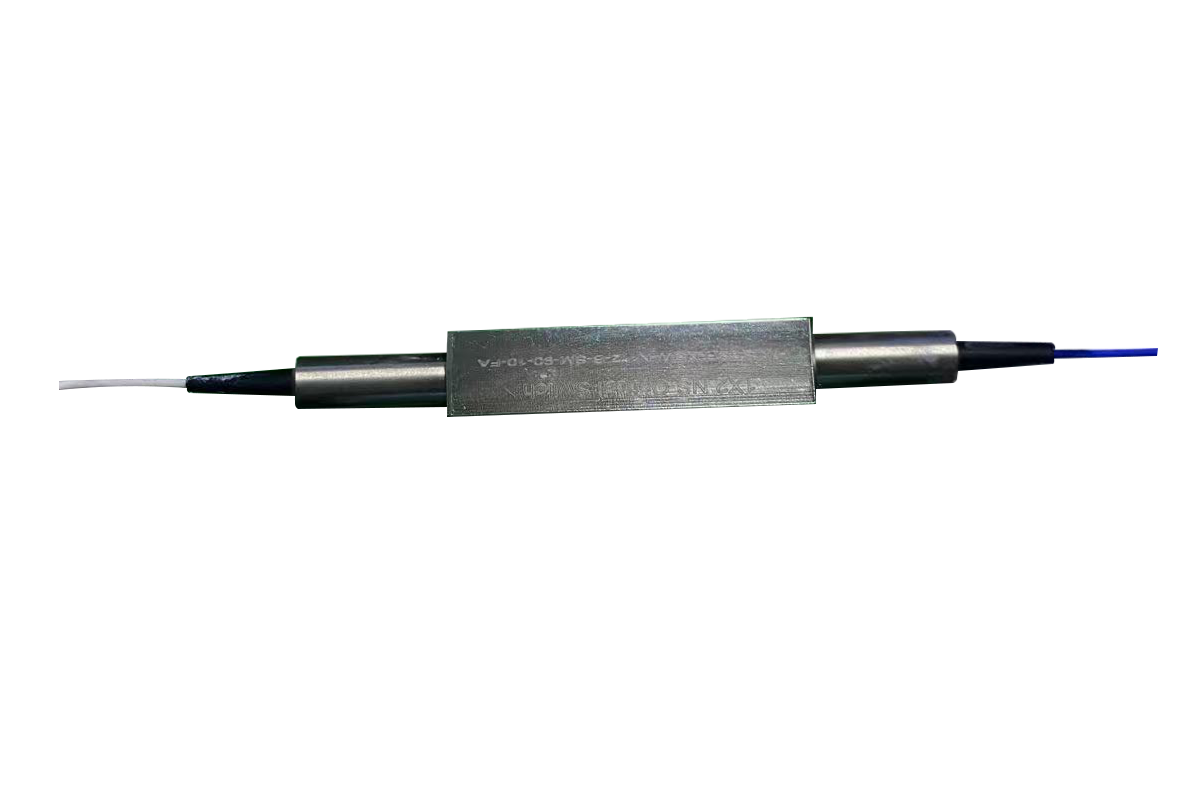

產品描述
1×4 納秒光纖開關通過連接或阻斷光信號實現光路切換。該開關采用非機械結構，由電控信號驅動，廣泛應用于航空航天及軍事設備。
產品特點
l城域網
l實驗室研發
l系統監控
l可配置光分插復用器（OADM）
應用領域
l低插入損耗
l寬波長范圍
l高隔離度
l高可靠性
l光路無環氧樹脂

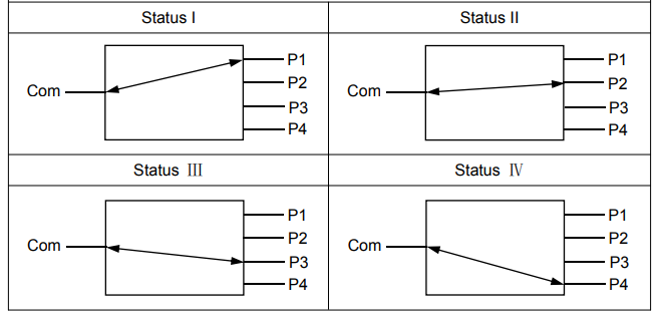

功能示意圖
性能規格
項目 | 單位 | 參數 |
波長 | nm | 1525 ~ 1565 |
插入損耗 | dB | 1.10(典型值); 1.50(最大值) |
偏振相關損耗（PDL | dB | 0.15(典型值), 0.30(最大值) |
回波損耗 | dB | ≥ 50 |
隔離度 | dB | ≥ 40 |
重復性 | dB | +/- 0.01 |
耐久性 | 次 | > 100億次 |
切換速度 | ns | < 300 |
切換類型 | n/a | 鎖存型 |
工作溫度 | °C | -5 ~ 70 |
存儲溫度 | °C | -40 ~ 85 |
最大光功率 | mW | 300 |
尺寸 | mm | 長30×寬14×高7.5±0.2 |
光纖類型 | NA | SMF-28 |
所有規格基于無連接器的器件，并在工作溫度范圍、波長范圍及全偏振狀態下保證。
**規格可能變更，恕不另行通知。

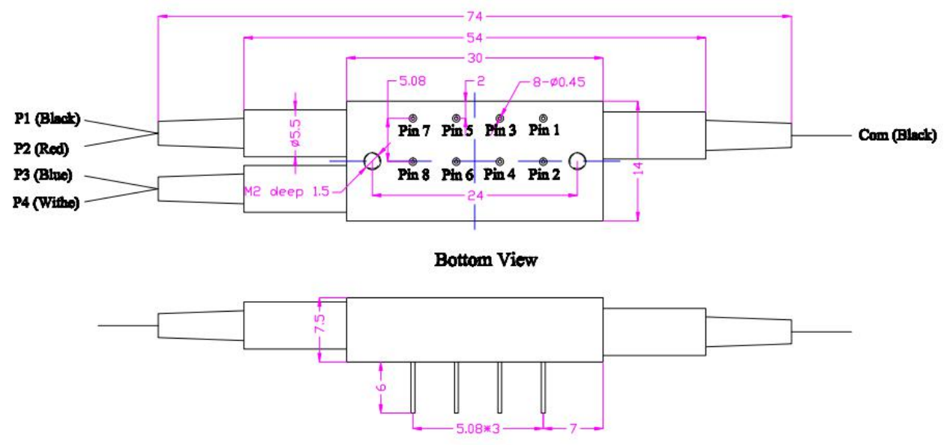

機械尺寸（單位：mm）
電驅動信息
類型 | 狀態 | 光路 | 電驅動引腳（1-8） | |||||||
Pin1 | Pin2 | Pin3 | Pin4 | Pin5 | Pin6 | Pin7 | Pin8 | |||
N1x4 | I | 公共端—端口1 | 0 | 0 | 0 | GND | 0 | 0 | V+ | V+ |
II | 公共端—端口2 | V+ | V+ | V+ | GND | 0 | 0 | V+ | V+ | |
III | 公共端—端口3 | 0 | V+ | V+ | GND | V+ | V+ | 0 | 0 | |
IV | 公共端—端口4 | V+ | 0 | 0 | GND | V+ | V+ | 0 | 0 | |
訂購信息：NSSW-N1*4ABCDEF
A | B | C | D | E | F |
類型 | 模式 | 波長 | 光纖直徑 | 光纖長度 | 連接器類型 |
B：雙向 | SM:SMF28 | 13: 1310nm 15: 1550nm | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:無 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
