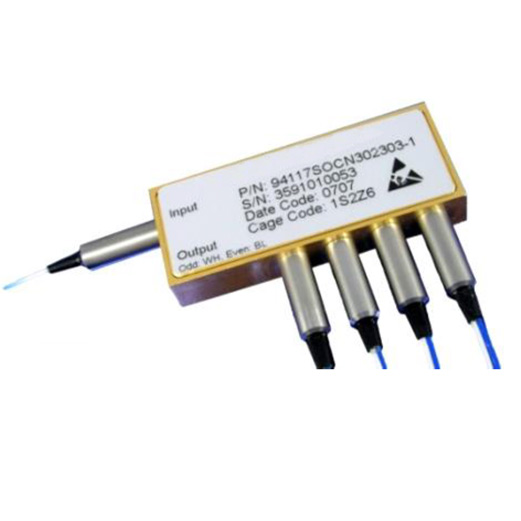

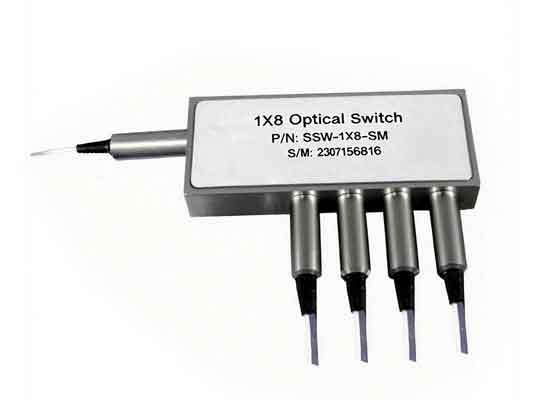

1X8 磁光固態光開關
波長范圍:
1550nm
應用領域:
光信號路由
網絡保護
突發交換
可配置分插復用
信號監控
儀器設備
產品特點:
高速
高穩定性、高可靠性
堅固緊湊
高性價比
直接低壓驅動
產品詳情



特性

  • 高速

  • 高穩定性、高可靠性

  • 堅固緊湊

  • 高性價比

  • 直接低壓驅動




應用領域

  • 光信號路由

  • 網絡保護

  • 突發交換

  • 高性價比

  • 可配置分插復用

  • 信號監控

  • 儀器設備



技術規格


參數

單位

SOSW-1×8

波長范圍

nm

1295~1325或1520~1580

測試波長

nm

1310 / 1550

插入損耗

dB

典型值:1.5   最大值: 1.8

回波損耗

dB

多?!?30   單?!?50

串擾

dB

≥40

偏振相關損耗

dB

≤0.20

切換速度

us

150

重復頻率

Hz

2K

耐久性

≥ 1011

偏振模色散

 ps

0.2

光功率

mW

≤500

工作溫度

-5~ +60

存儲溫度

-40 ~ +85

開關類型


固態鎖定式

光纖類型


SMF-28 單模光纖

尺寸

mm

長69×寬37×高8.5




電氣驅動信息

每個切換點通過施加電壓脈沖驅動。施加正極性脈沖時,光路連接并鎖定至相應位置;施加反極性脈沖后,光路切換至另一路徑并鎖定。



參數

最小值

典型值

最大值

單位

電阻(每組引腳)

15

18

22

Ω

切換電壓

 2.25

2.5

2.75

V

脈沖持續時間

0.2

0.3

0.5

ms



備注:

提供支持 USB 或 RS232 接口的驅動套件,含 Windows^TM^ 圖形界面或 TTL 接口。

可根據客戶需求提供驅動表,以便客戶自行設計/構建驅動電路。

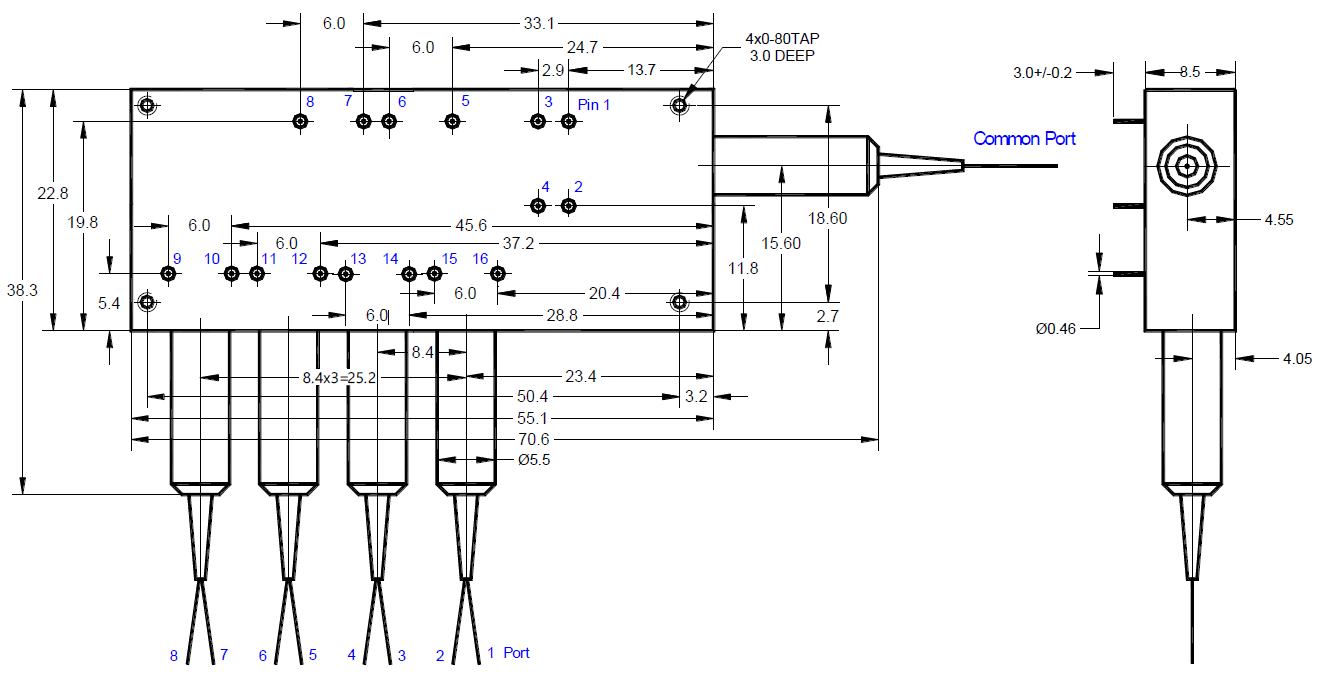

尺寸圖(毫米)




訂購信息:SOSW-A-B-C-D-E

A

B

C

D

E




通道

波長

切換級數

封裝類型

光纖類型

套管類型

光纖長度(含接頭)

接頭類型

1X8

8X1

13:1310nm

15:1550nm

X:Others

2:Dual Stage







2:Standard

SM:9/125



25:250um

90:900um

X:Others

05:0.5m±5cm

10:1.0m±5cm

15:1.5m±5cm

X:Others

OO:None

FP:FC/PC

FA:FC/APC

SP:SC/PC

SA:SC/APC

ST:ST/PC

LP:LC/PC

LA:LC/APC
