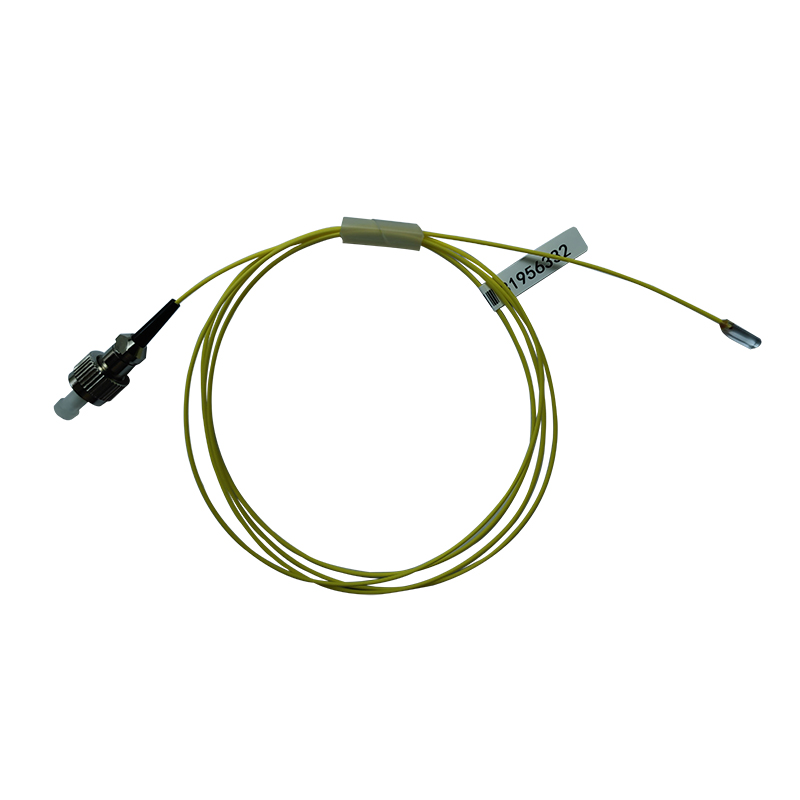

光纖準直器（Fiber Collimator）通過尾纖和透鏡的精密定位制成。它可以將光纖中傳輸?shù)墓廪D(zhuǎn)換成準直光（平行光），或?qū)⑼饨纾ń疲┢叫械墓怦詈线M(jìn)單模光纖。通過透鏡，光纖準直器可以將具有較大發散角（小束腰）的光束轉換為發散角較?。ù笫┑墓馐?，從而以更低的損耗耦合到其他光學器件中。
應用
l EDFA (摻鉺光纖放大器)
l 泵浦激光器
l 調Q激光器
特點
l 低插入損耗
l 高回波損耗
l 高可靠性與穩定性
規格參數
參數 | 單位 | 數值 |
類型 | / | 單纖型 |
中心波長 | nm | 1550, 1064 或 指定 |
工作距離 | m | 0.5, 1, 或 指定 |
光束直徑 @1/e2 | mm | 0.5, 1, 2 或 指定 |
光束發散角 (遠場) | mrad | <2.5 |
光束指向誤差 | deg | <1.0 |
光束圓度 | % | >90 |
典型插入損耗 (自由空間輸出) | dB | 0.2 |
最大插入損耗 (自由空間輸出) | dB | 0.3 |
最小回波損耗 | dB | 50 |
最大平均光功率 | W | 0.5, 1, 5, 10, 20 或 指定 |
納秒脈沖最大峰值功率 | kW | 10 或 指定 |
最大抗拉負載 | N | 5 |
工作溫度 | ℃ | +10 \～ +50 |
存儲溫度 | ℃ | 0 \～ +60 |
*以上規格適用于無連接器的器件。
*對于帶連接器的器件，插入損耗 (IL) 高 0.3dB，回波損耗 (RL) 低 5dB，消光比 (ER) 低 2dB。
*默認連接器定位鍵與慢軸對齊。
Ordering Information: HPMCOLL -A-B-C-D-E-F-G-H-I-J
A | B | C | D | E | F | G | H | I | J |
波長 | 光束直徑 | 工作距離 | 封裝尺寸 | 光纖類型 | 尾纖類型 | 連接器類型 | 光纖長度 | 平均功率 | 峰值功率 |
1550=1550nm 980=980nm | 0.5=0.5mm 2.5=2.5mm | 001=1cm | 0=φ3.2x10mm | 001=PM1550 | 0=裸纖1=900μm松套管 | 0=FC/UPC | 0.75=0.75m | 01=1W | 00=連續波 |
型號示例： HPMCOLL-1550-0.5-001-C-001-0-N-0.75-0510
描述： 高功率保偏光纖準直器：1550nm，光束直徑 0.5mm，工作距離 1cm，封裝尺寸定制，PM1550 光纖，裸纖，無連接器，光纖長度 0.75m，平均功率 5W，峰值功率 10kW。
如需定制部件，請?zhí)峁┠脑敿?xì)需求說明。
