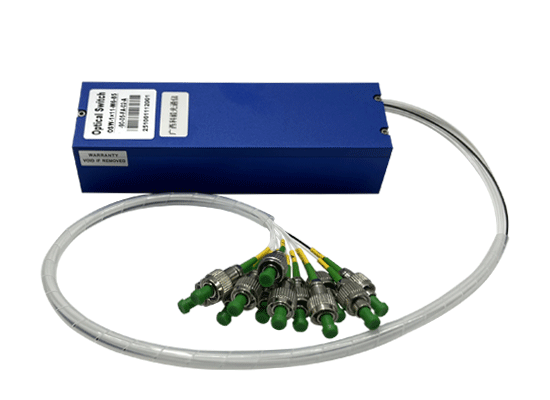

產品特點
= 多達64個端口
= 低耗損、高可靠性
= 并行接口(TTL,RS485,RS232)
= 模塊化設計
= 光路無環氧樹脂
應用范圍
= 環網
= 光纖網絡遠程監控
= 光纖元件測試
規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 850.00 | |
Insertion Loss /插入損耗 | Typ | dB | <1.0 |
Polarization Dependent Loss/偏振相關損耗 | max | dB | 0.10 |
Wavelength Dependent Loss/波長相關損耗 | max | dB | 0.20 |
Temperature Dependent Loss/溫度相關損耗 | max | dB | 0.20 |
Repeatability/重復性 | max | dB | 0.10 |
Return Loss/回波損耗 | min | dB | 35 |
Cross-talk/串?dāng)_ | min | dB | 50 |
Lifetime/使用壽命 | 10 8 | ||
Switching time/開關時間 | ms | 12 | |
Transmission power/傳輸光功率 | max | mw | 500 |
Switch Mode/控制方式 | RS485 （PHB2*6P） | ||
Power supply/驅動電壓 | V | 5V | |
Fiber Type/光纖類型 | 62.5/125 | ||
Dimensions/尺寸 | mm | 135X40X32 | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Environmental Stress Screening/環境壓力測試 | Specification | ||
Baking (Temperature / Duration)/烘烤（溫度/持續時間） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Mechanical and Configuration/形態和布局 | Specification | ||
Package Dimension/外包裝尺寸 | mm | 345x285x72 | |

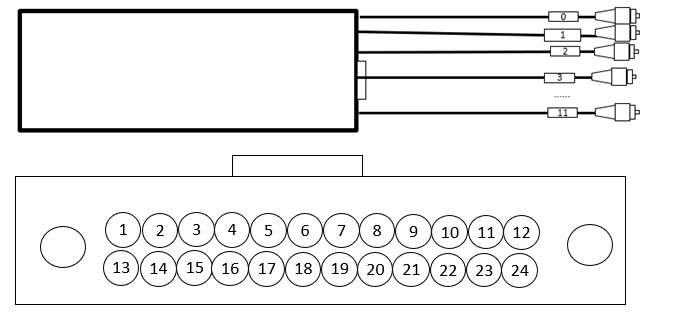

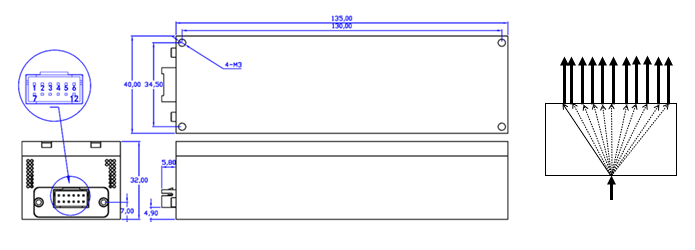

尺寸
管腳定義
引腳 | 輸入/輸出 | 信號名稱 | 描述 |
1,2,3,45,6,7,8 | 無 | ||
9 | 電源輸入 | GND | 接地 |
10 | 電源輸入 | 5V | 5.0±5% 直流電源（最大1000mA） |
11 | S- | RS485 | B |
12 | S+ | RS485 | A |
尾纖描述
1、輸入端編號 0 ， 輸出編號為1-11.
2、輸入端 /輸出端用0.9毫米套管保護，長度0.5米（含連接頭）。連接頭為FC/APC頭

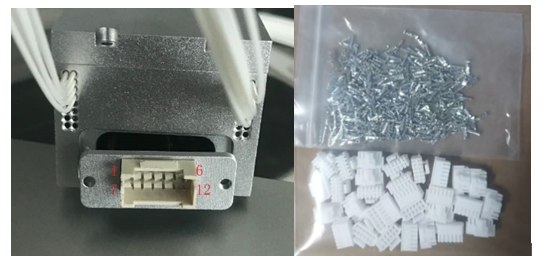

控制接口 （PHB2*6P 2.0間距，帶卡扣。 配插頭散件，多配10%）
訂購信息: OSW-1×N－A－B－C－D－E－F－G
N | A | B | C | D | E | F | G |
光纖類型 | 測試波長 | 護套 | 光線長度 | 連接器 | 控制端口 | 尺寸 | |
1 ~ 64 | SM: SM, 9/125 M5: MM50/125 M6: MM62.5/125 Hi:Hi1060 | 850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm XX：othe | 25:250um 90: 900um 20: 2.0mm FA:fiber array | 05: 50±5cm 10: 100±5cm 15: 150±5cm | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC ST:ST/PC | 01: TTL+RS232 02:TTL+RS485 03:USB | A:135X40X32 B:135X64X32 |
