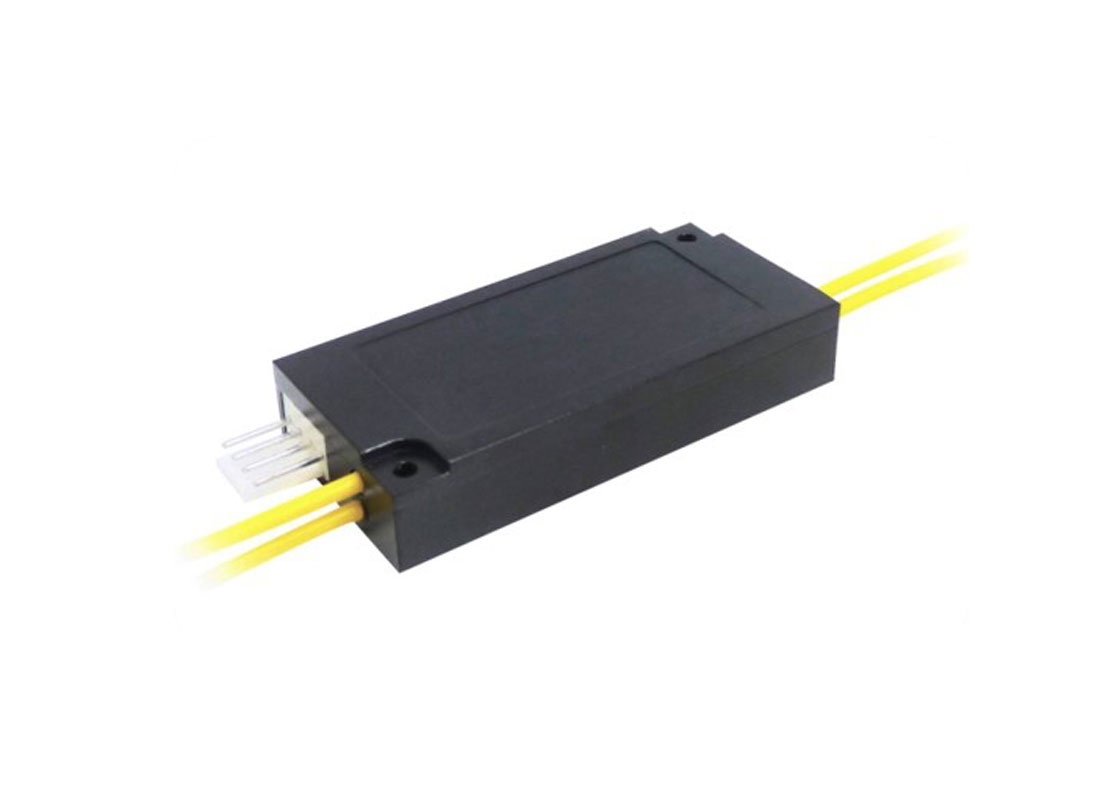

MEMS 1X2 光開關
MEMS 1X2 光開關
MEMS 1X2 光開關
波長范圍:
400~800nm、850~1310nm、1260~1670nm
應用領域:
城域網研發
實驗室系統監控
可配置OADM
產品特點:
低插入損耗
寬波長范圍
低串?dāng)_
高穩定性、高可靠性
光路無環氧樹脂
保持型和非保持型
產品詳情


◇特點

l低插入損耗

l寬波長范圍

l低串?dāng)_

l高穩定性、高可靠性

l光路無環氧樹脂

l保持型和非保持型


◇應用

l城域網研發

l實驗室系統監控

l可配置OADM




◇性能參數

參數

單位

1X1 ,D1X1 ,1X2,D1X2,2X2B ,D2X2B

波長范圍

nm

  850&1310   1260~1670

測試波長

nm

850/1310/1490/1550/1625/1650

插入損耗

dB

典型值:0.8,最大值:1.0

回波損耗

dB

SM≥50,   MM≥35

串?dāng)_

dB

SM≥45,MM≥30

偏振相關損耗   (PDL)

dB

≤0.05

波長相關損耗   (WDL)

dB

≤0.25

溫度相關損耗   (TDL)

dB

≤0.25

重復性

dB

≤±0.02

電源

v

 5.0

使用壽命

循環次數

≥109

切換時間

ms

≤4

傳輸功率

mW

≤500

工作溫度

-20~+70

存儲溫度

-40~+85

重量

g

25

尺寸

mm

(長)×26(寬)×12(高)

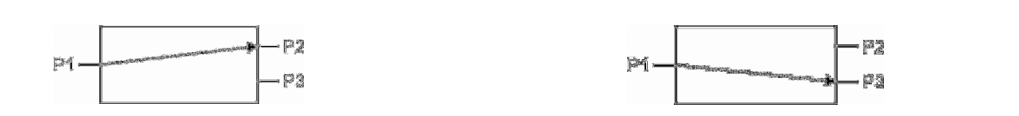

◇路由狀態



◇引腳

1X2C

光路

電驅動

引腳1

引腳2

引腳3

引腳4

 TTL

P1-P2

+5V

高電平

-

P1-P3

+5V

低電平

-

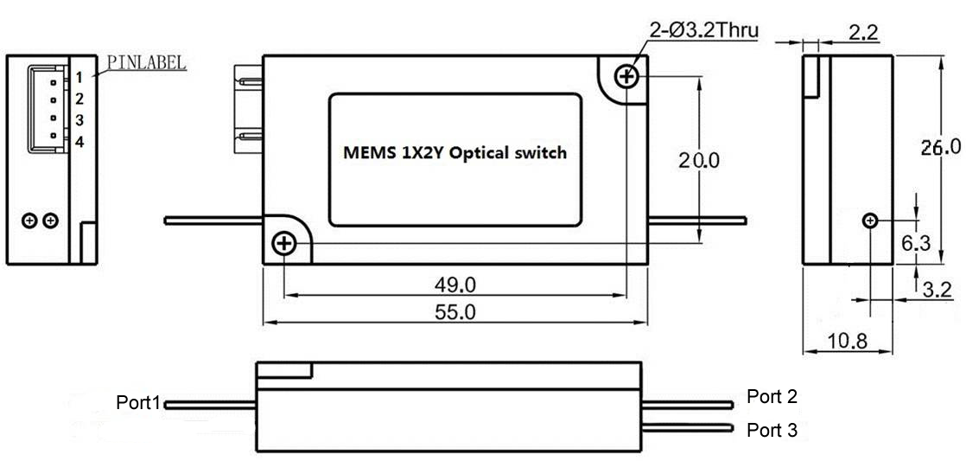

◇尺寸規格



◇ 訂購信息型號:SMSWABCDE-F

A

B

C

D

E

F

模式

光纖類型

波長

光纖直徑

光纖長度

連接器

1X1

1X2

2X2B

D1X1

D1X2

D2X2B

SM:9/125um

M5:50/125um

M6:62.5/125um

13: 1310nm

14: 1490nm

15: 1550nm

16: 1650nm

13/15:1310/1550nm

25:250um

90:900um

20:2.0mm

05:0.5m

10:1.0m

15:1.5m

OO:None

FP: FC/PC

FA: FC/APC

SP: SC/PC

SA: SC/APC

LP: LC/PC

LA: LC/APC
