如果把光網絡比作信息高速公路，那么電光調制器就是連接“電子城”和“光子國”的核心關口。所有需要運算、存儲的數字電信號，都必須在這里轉換為光信號，才能進入光纖的廣闊天地進行長途跋涉。隨著800G、1.6T光模塊時代迫在眉睫，這個“關口”的通行速度、效率和能耗，正面臨著前所未有的壓力。

純硅材料雖然工藝成熟，但其物理特性在調制速度上存在“天花板”。而另一種成熟材料——鈮酸鋰，雖然性能優異，卻難以與硅基芯片小型化、低成本集成。有沒有一種技術，能取長補短，開創一條新路？近年來，硅-有機混合（SOH）集成技術，正以其驚人的潛力闖入人們的視野。

(一)瓶頸與曙光：為什么是“有機材料”？

傳統的硅調制器，主要依靠注入或耗盡載流子來改變折射率，從而實現調制。這種方式本質上是“電子”的運動會，不僅速度受限于載流子壽命（通常在GHz范圍），還會帶來不可避免的光吸收損耗。更重要的是，它的調制效率（用VπL衡量，值越小越好）提升空間有限。

有機電光聚合物材料，則打開了一扇新的大門。其核心是內部特殊設計的“發色團”分子。在強直流電場和適當溫度下，這些原本雜亂無章的分子會像一群聽到口令的士兵，齊刷刷地轉向電場方向并被固定下來。這個過程叫“極化”。極化后的材料會表現出強大的“線性電光效應”：其折射率能隨著外加電場的改變而即時、線性地變化，沒有拖尾，沒有額外的光吸收。

這個特性的優勢是顛覆性的：

1. 速度極快：響應時間在飛秒級，理論上支持THz的調制帶寬。

2. 純相位調制：幾乎不引入額外光損耗，信號質量高。

3. 驅動電壓低：高性能有機材料的電光系數可達傳統材料的數十倍，意味著可以用更短的尺寸或更低的電壓實現調制。

(二)結構上的“微操”：讓光與電“親密接觸”

有了好材料，如何讓它在硅芯片上發揮最大效力，是關鍵挑戰。光場和調制電場必須在一個微小區域內強烈重疊，才能高效工作。研究人員在波導結構設計上展現了驚人的巧思。

第一種思路是“亞波長光柵波導”。這種波導表面看起來像一排排精細的“肋骨”。當“肋骨”的周期小于光波長時，光就不再“看見”具體的硅和間隙，而是感覺像在一種均勻的“人工材料”中傳播。我們可以通過設計，讓大部分光場能量（約40%）恰好分布在填充了有機材料的間隙區域。這樣一來，電場對光場的調控效率就大大提升了?；谶@種結構的調制器，理論上可在1.5毫米長度內實現超過50GHz的電光帶寬，附加損耗僅約1.5dB。

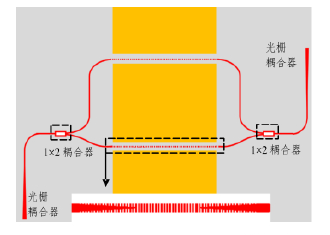

基于亞波長光柵結構的硅-有機混合MZI調制器示意圖

第二種思路更為激進，走向“等離子激元納米腔”。如果說亞波長光柵是引導光場，那么等離子激元結構則是“囚禁”光場。它在兩塊金屬（如金）中間留下一個僅幾十納米寬的狹縫，光會被極端壓縮在這個狹縫中，強度極大增強。如果在這個狹縫中填充有機材料，那么光和電的相互作用將達到近乎極限的水平。這種結構的調制器長度可以短至10微米，VπL值極低，帶寬潛力可達THz量級。

當然，金屬帶來的吸收損耗是它的阿喀琉斯之踵。為此，折中的“硅-等離子激元混合波導”被提出，部分光場分布在低損耗的硅中，部分分布在金屬狹縫的高場強區，在效率和損耗間取得了更好的平衡。

(三)工藝攻堅戰：極化，決定成敗的“臨門一腳”

再好的材料和結構，都需要精湛的工藝來實現。對于硅-有機混合調制器，最核心、也最困難的工藝步驟就是“電場極化”。

這個過程如同為材料注入“靈魂”。芯片被置于精密的溫控臺上，加熱到聚合物特有的“玻璃化轉變溫度”附近，此時聚合物鏈段開始運動。此時，在填充了聚合物的電極間施加每微米上百伏的強直流電場，內部的發色團分子在電場力驅動下開始艱難地轉向。通過監測微安級的極化電流變化，我們可以判斷極化進程。一旦完成，迅速降溫將分子取向“凍結”，撤去電場后，材料的電光能力便永久保持。

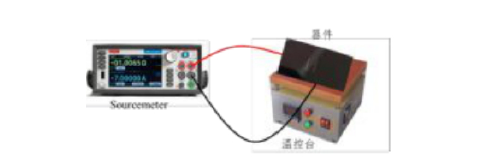

電光聚合物極化設備與過程示意圖

這項工藝的挑戰在于均勻性和可靠性。納米狹縫內的電場是否均勻？聚合物與硅、金屬的界面是否會影響分子排列？極化過程中是否會擊穿？這些都是我們在實驗室里反復摸索、優化的課題。目前，國內合作團隊已能合成電光系數超過190pm/V的材料，并通過工藝優化，在器件上初步觀測到了明確的電光調制效果，為后續性能提升奠定了堅實基礎。

(四)未來已來：應用展望與我們的角色

硅-有機混合電光調制器的目標非常明確：成為下一代800G/1.6T光模塊、乃至未來共封裝光學（CPO）內部超短距互聯的核心引擎。它的高帶寬、低功耗和小尺寸特性，完美契合了數據中心內部“油耗”更低、“車速”更快的需求。

當然，從實驗室的芯片到市場認可的產品，這條路還需要跨越材料穩定性、工藝成熟度、成本控制等多重關卡。但技術發展的方向已經清晰。

在廣西科毅光通信，我們以開放而務實的態度跟蹤著包括硅-有機混合在內的各項前沿技術。我們相信，解決下一代光互聯的瓶頸，需要材料、器件、電路和系統層面的協同創新。我們愿與產業鏈上下游的伙伴一道，共同探索這條充滿希望的“混合集成”之路，為未來的光網絡準備好那顆最強勁的“心臟”。
