在光通信行業，我們常常為一項新器件的性能突破而振奮：更低的損耗、更高的速度、更小的尺寸。然而，一個往往被忽視卻至關重要的事實是：任何精妙的設計，最終都必須通過一系列復雜、精密的制造工序，才能在真實的硅片上得以實現。硅光子學之所以被譽為“游戲規則改變者”，不僅在于其設計自由，更在于它背后站著一個強大的盟友——全球成熟的CMOS集成電路制造體系。

可以說，設計、工藝、封裝測試，構成了硅光器件走向市場的“鐵三角”。今天，我們就深入幕后，看看一顆硅光芯片是如何誕生的。

(一)基石：SOI晶圓與CMOS工藝兼容性

一切的起點是一張?zhí)厥獾摹爱嫴肌薄?strong>絕緣體上硅（SOI）晶圓。它像一塊三明治，最上層是一層單晶硅（通常220納米厚），中間是一層二氧化硅（埋氧層），底層是硅襯底。這層埋氧層至關重要，它像一道光學隔離墻，將光牢牢限制在頂層的硅波導中，防止泄漏到底層造成損耗。

SOI晶圓本身就是微電子工業的產物。這意味著，硅光芯片可以“搭乘”半導體行業的便車：使用同樣昂貴但無比精密的深紫外光刻機（DUV），同樣能實現原子級刻蝕精度的等離子刻蝕（ICP）設備，以及同樣嚴格的潔凈室環境。這種與CMOS工藝的天然兼容性，是硅光子學能夠追求低成本、大規模生產的根本底氣。

(二)雕刻光路：納米級的“施工”藝術

在SOI“畫布”上雕刻出設計好的光波導、耦合器、調制器結構，是整個制造流程的核心。這個過程，與建造一座微觀城市異曲同工。

1. 涂膠與“畫藍圖”：首先在晶圓上均勻旋涂一層光刻膠，它相當于感光“涂料”。然后，光刻機將設計好的電路版圖（掩膜版）像投影一樣，縮印到光刻膠上。對于更精細的結構（如納米光柵），則需要使用精度更高的電子束光刻（EBL）直接“書寫”。

2. 顯影：經過化學顯影，被曝光區域的光刻膠被溶解，露出了下面的硅層，形成了波導圖形的“模具”。

3. 干法刻蝕——真正的雕刻：這是最具挑戰性的一步。晶圓被送入ICP刻蝕機，在高壓等離子體作用下，暴露的硅區域被精確地、各向同性地刻蝕掉。工程師必須像老練的廚師掌握火候一樣，精確控制氣體的比例、功率、時間，以確?？涛g出的波導側壁近乎垂直且光滑。側壁的粗糙度直接決定了光傳播的散射損耗。

4. 清理戰場：刻蝕完成后，用強酸或等離子體去除殘留的光刻膠，并對芯片表面進行徹底清洗。

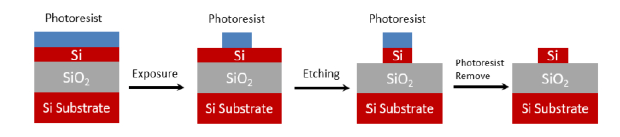

硅波導制造關鍵工藝流程示意圖

(三)賦予“動能”：電極制作與異質集成

對于需要電調制的有源器件（如熱光開關、調制器），制造遠未結束。我們需要在絕緣的二氧化硅包層上，制作出金屬電極。

剝離法是常用工藝：先在芯片上涂膠并光刻出電極圖形的“負像”（即需要金屬的地方是溝槽）。然后，通過電子束蒸發，將金屬（如用于加熱的TiN，或用于高速信號的Au）像下雪一樣沉積到整個芯片表面。最后，將芯片浸入溶劑，溝槽外的金屬隨著被溶解的光刻膠一起被“剝離”沖走，只留下溝槽內牢固附著的金屬線條。

金屬電極剝離法制備工藝步驟圖

而對于硅-有機混合調制器這樣的異質集成器件，工藝則更為特殊和精細。核心步驟是“極化”：在填充了聚合物的區域上方制作電極，然后在精確控溫下施加極高的直流電場（每微米上百伏），迫使聚合物內部的非線性分子集體轉向并鎖定。這個過程對溫度、電場均勻性、界面質量都極其敏感，是器件能否獲得高超性能的決定性一步。

(四)最后的考驗：封裝與測試——成本與可靠性的關鍵

一顆裸芯片是無法單獨工作的。封裝，就是為芯片穿上“鎧甲”，接上“手腳”，并將其成本推高的主要環節。

• 光耦合：如何將單模光纖（芯徑9微米）對準亞微米尺寸的硅波導？主流方案有兩種：邊緣耦合（對接精度要求極高，亞微米級）和光柵耦合（允許垂直耦合，對對準容忍度稍高，但帶寬和波長敏感）。每一種都需要精密的主動或被動對準技術和長期的可靠性保證。

• 電學集成：對于多通道陣列，可能需要數十根金線進行鍵合。更先進的技術如“倒裝焊”，可以將芯片電極面直接通過微型焊球連接到基板上，實現更短的電氣路徑、更好的散熱和更高的集成密度，是未來高速、高密度器件的主流方向。

• 全面測試：這是品質的守門員。測試內容包括：

• 光學性能測試：使用可調激光器、光譜儀，在全波段掃描器件的插入損耗、串擾、回波損耗等。

• 電學性能測試：測量驅動電壓/電流、響應速度、功耗、帶寬等。

• 系統級測試：輸入高速數字信號（如56GbaudPAM4），通過觀察“眼圖”的張開度和清晰度，來評估器件在真實系統中的傳輸性能。

• 可靠性測試：將器件置于高溫高濕、溫度循環、機械振動等嚴苛環境中，考驗其長期工作的穩定性。

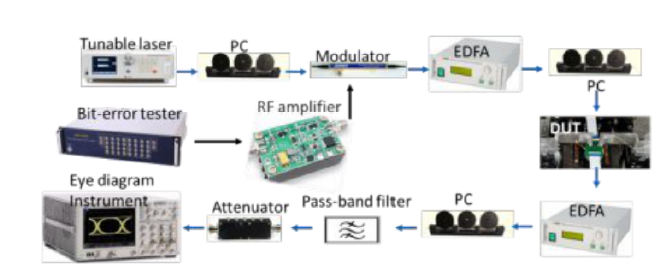

高速光電器件系統測試平臺示意圖

回顧硅光芯片的誕生之旅，我們從一張設計圖開始，歷經納米級的精密雕刻、異質材料的巧妙融合，最后通過高難度的封裝與嚴苛的測試，才能得到一顆合格的產品。這個過程，是物理學、化學、材料科學和精密工程學的交響樂。

在廣西科毅光通信，我們對“鐵三角”中的每一個環節都抱有最高的敬意。我們不僅致力于創新設計，更與國內外頂尖的工藝平臺和封裝測試伙伴緊密合作，深刻理解從設計規則到量產良率的每一個細節。因為我們深知，只有將卓越的設計，扎根于堅實的工藝與可靠的質量體系之中，我們交付給客戶的，才不僅僅是一個參數，更是一份值得信賴的承諾。

擇合適的光開關等光學器件是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.m.rise-pj.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
