在光通信技術高速發展的今天，微機電系統（MEMS）技術的突破為光開關器件帶來了革命性升級。作為光通信網絡中的核心控制元件，光開關承擔著光路切換、信號調度的關鍵作用，其性能直接影響整個通信系統的穩定性與傳輸效率。然而，傳統光開關產品普遍存在輸出光纖準直器固定安裝、拆裝繁瑣、維護成本高的痛點，難以滿足現代光通信場景中靈活部署、快速維護的需求。

我們深耕光通信器件領域多年，依托核心技術研發實力，成功推出一款具備自主專利的1×N MEMS光開關。該產品創新性優化結構設計，徹底解決了傳統光開關拆裝不便的行業難題，同時兼顧穩定性、防護性與精準性，成為數據中心、5G通信、光纖傳感等領域的優選方案。本文將詳細解析這款1×N MEMS光開關的核心結構、技術優勢與應用價值，帶您深入了解光通信器件的技術革新方向。

一、1×N MEMS光開關核心結構解析

一款高性能光開關的誕生，離不開科學合理的結構設計。1×N MEMS光開關通過模塊化布局，將功能部件有機整合，既保證了光路切換的精準性，又實現了安裝維護的便捷性。其核心結構包括外殼組件、承接座、固定座、安裝板、螺桿、輸出光纖準直器、支撐臺、輸入光纖準直器及光線反射裝置九大核心部件，各部件協同工作，構成穩定可靠的光信號切換系統。

（一）整體結構布局

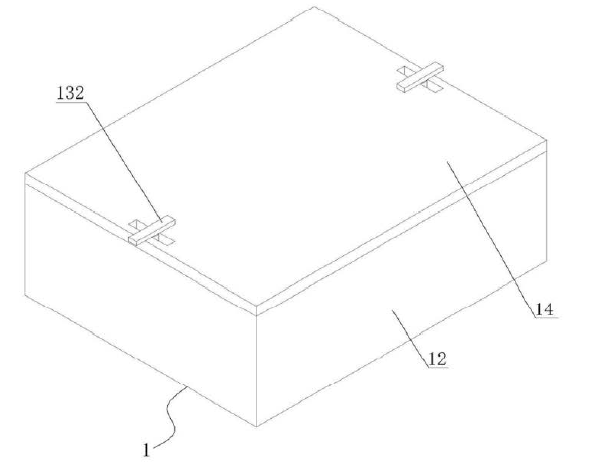

如圖1所示，外殼組件1作為整個器件的承載基礎，兩側設有對稱滑槽100，為固定座3的滑動提供導向；承接座2與外殼組件1固定連接，位于內部下方，用于承載多個輸出光纖準直器6；固定座3通過滑槽100與外殼組件1滑動連接，處于承接座2正上方，通過上下移動實現對輸出光纖準直器6的壓緊與松開；安裝板4固定在外殼組件1一側，螺桿5與安裝板4螺紋連接且與固定座3轉動連接，成為控制固定座3移動的核心驅動部件。

圖1 1×N MEMS光開關整體結構示意圖

支撐臺7位于外殼組件1內部一側，用于安裝固定輸入光纖準直器8；光線反射裝置9固定在外殼組件1內部中央位置，負責將輸入光纖準直器8發射的光信號反射至目標輸出光纖準直器6，實現光路切換。這種布局既保證了各部件的緊湊性，又為光信號傳輸提供了穩定的路徑，有效減少信號衰減與干擾。

（二）關鍵部件細節展示

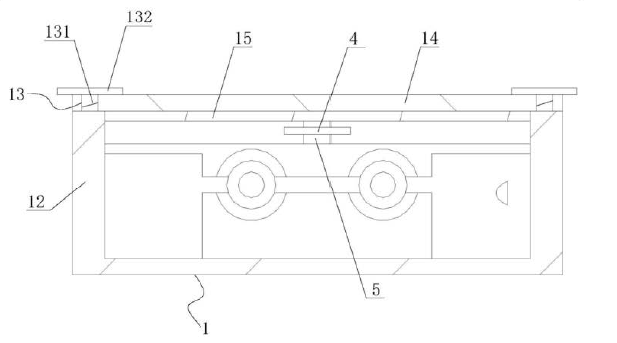

1.外殼組件細節：如圖2所示，外殼組件1由外框12、多個插銷13、密封蓋14及密封墊15組成。外框12采用高強度材料制成，具備良好的抗沖擊與防塵性能；插銷13包括圓柱131與鎖桿132，圓柱131貫穿密封蓋14并與外框12固定，鎖桿132與圓柱131轉動連接，安裝時將鎖桿132轉動90°即可實現密封蓋14的限位固定，防止脫落。密封墊15固定在密封蓋14內側，與外框12緊密貼合，大幅提升器件的密封性，有效阻擋灰塵、濕氣進入內部，延長使用壽命。

圖2 1×N MEMS光開關外殼組件細節圖

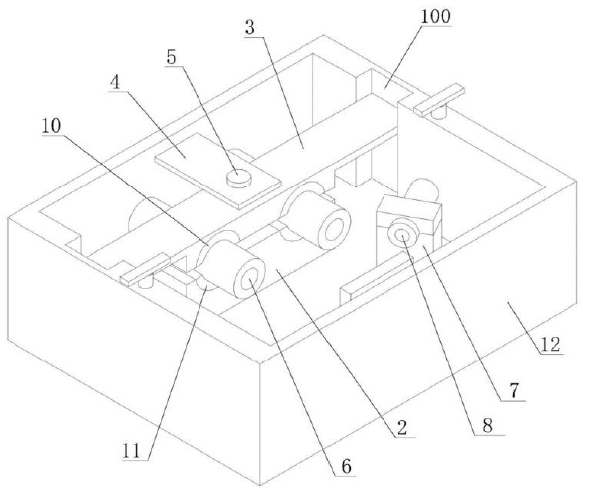

2.輸出光纖準直器安裝結構：如圖3所示，多個輸出光纖準直器6均勻分布在承接座2與固定座3之間，承接座2上設有與輸出光纖準直器6匹配的槽孔，配合固定座3的壓緊作用，實現精準定位。固定座3靠近輸出光纖準直器6的一側設有多個緩沖墊10，承接座2對應位置設有多個防滑墊11，緩沖墊10可避免固定座3壓緊力過大損壞器件，防滑墊11則增強輸出光纖準直器6的穩定性，防止使用過程中出現滑動偏移。

圖3 1×N MEMS光開關輸出光纖準直器安裝結構圖

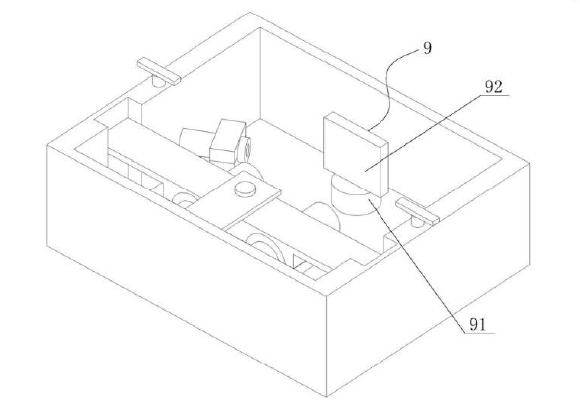

3.光線反射裝置：如圖4所示，光線反射裝置9由旋轉機構91與反射鏡92組成。旋轉機構91與外殼組件1固定連接，可驅動反射鏡92靈活轉動，通過調整反射鏡92的角度，將輸入光纖準直器8發射的光信號精準反射至不同的輸出光纖準直器6，實現1路輸入與N路輸出之間的自由切換。旋轉機構91采用高精度驅動技術，確保反射鏡92轉動角度的準確性，切換響應速度快，信號傳輸延遲低。

圖4 1×N MEMS光開關光線反射裝置結構圖

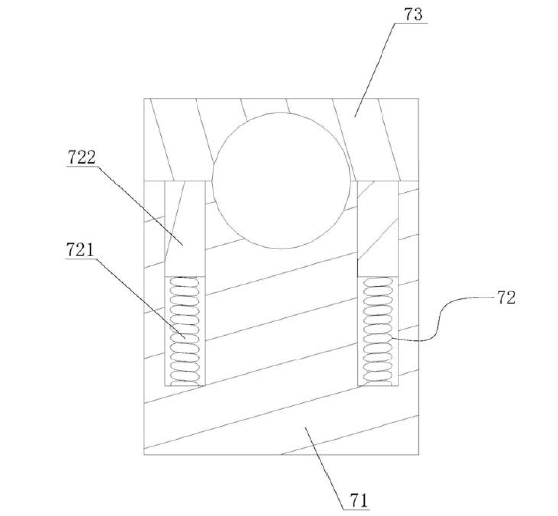

4.支撐臺與輸入光纖準直器安裝結構：如圖5所示，支撐臺7由支撐座71、多個彈性件72及壓緊件73組成。彈性件72包括彈簧721與滑桿722，彈簧721固定在支撐座71內部，滑桿722一端與彈簧721連接，另一端與壓緊件73固定。安裝輸入光纖準直器8時，將其放置在支撐座71與壓緊件73之間，利用彈簧721的彈性勢能，通過滑桿722帶動壓緊件73下移，實現輸入光纖準直器8的自動壓緊固定。支撐座71上設有與滑桿722匹配的滑槽，可防止壓緊件73位置偏移，保證輸入光纖準直器8的安裝精度。

圖5 1×N MEMS光開關支撐臺與輸入光纖準直器安裝結構圖

二、1×N MEMS光開關核心技術優勢

相較于傳統光開關產品，1×N MEMS光開關在結構設計、性能表現、使用體驗等方面實現了多重突破，核心優勢集中體現在以下四大方面：

（一）安裝拆卸便捷化，維護效率大幅提升

傳統光開關的輸出光纖準直器多采用焊接或螺栓固定方式，拆裝時需借助專業工具，操作復雜且耗時，一旦出現故障，維護周期長，影響通信系統正常運行。1×N MEMS光開關創新性采用螺桿驅動的固定座設計，安裝時僅需將輸出光纖準直器放置在承接座的槽孔內，轉動螺桿即可帶動固定座下移，快速壓緊固定；拆卸時反向轉動螺桿，固定座上移，即可輕松取下輸出光纖準直器，無需復雜工具，單人即可完成操作。這種設計大幅縮短了安裝維護時間，降低了維護成本，尤其適用于需要頻繁更換器件的場景。

同時，輸入光纖準直器采用彈性壓緊結構，無需手動調節壓緊力度，安裝拆卸同樣便捷，進一步提升了產品的使用靈活性。

（二）防護性能全面升級，穩定性更有保障

光開關作為精密光學器件，對使用環境的適應性直接影響其性能穩定性。本款產品從多重維度強化防護設計：外殼組件的密封蓋與密封墊配合，實現良好的密封效果，有效阻擋灰塵、水汽等雜質進入內部，避免光學部件受污染；緩沖墊與防滑墊的雙重保護，既防止輸出光纖準直器因壓緊力過大受損，又避免其在使用過程中滑動，保證光路定位的準確性；外殼采用高強度材料制成，具備一定的抗沖擊、抗振動能力，可適應不同場景的安裝需求。

通過全面的防護設計，產品在溫度變化、濕度波動、輕微振動等復雜環境下仍能保持穩定的工作狀態，延長了使用壽命，降低了故障發生率。

（三）光路切換精準高效，信號傳輸質量?jī)?yōu)異

光路切換的精準性與響應速度是光開關的核心性能指標。1×N MEMS光開關的光線反射裝置采用高精度旋轉機構，驅動反射鏡實現角度精準調節，可將輸入光信號準確反射至目標輸出光纖準直器，切換誤差小，信號傳輸損耗低。旋轉機構的響應速度快，光路切換延遲短，能夠滿足高速光通信系統的信號調度需求。

此外，輸入光纖準直器與輸出光纖準直器的安裝定位精度高，確保光信號在傳輸過程中減少發散與衰減，進一步提升信號傳輸質量，保障通信系統的穩定運行。

（四）模塊化設計，適配性廣泛

產品采用模塊化結構布局，各功能部件相對獨立，便于生產組裝與后期升級改造。1×N的設計方案可根據實際應用需求，靈活配置輸出光纖準直器的數量（N為2及以上），適配不同場景的光路切換需求。無論是數據中心的大規模光路調度，還是5G基站的信號傳輸，亦或是光纖傳感系統的信號切換，均可通過調整輸出端口數量實現精準適配。

同時，產品的安裝尺寸與接口設計符合行業標準，可與現有光通信設備無縫對接，無需對現有系統進行大規模改造，降低了應用門檻。

三、1×N MEMS光開關的廣泛應用場景

憑借優異的性能與靈活的適配性，1×N MEMS光開關已在多個光通信相關領域得到廣泛應用，成為推動行業發展的重要器件：

（一）數據中心

隨著大數據、云計算技術的快速發展，數據中心的規模不斷擴大，光路調度需求日益復雜。1×N MEMS光開關可實現數據中心內部大量光纖鏈路的快速切換與調度，支持服務器、存儲設備之間的高效通信，提升數據傳輸效率。其便捷的安裝維護特性，可減少數據中心的停機維護時間，保障業務的連續性。

（二）5G通信網絡

5G通信具有高帶寬、低延遲、廣連接的特點，對光開關的性能提出了更高要求。1×N MEMS光開關可應用于5G基站的前傳、中傳、回傳鏈路中，實現信號的靈活切換與調度，支持基站之間的協同工作。其精準的光路切換與穩定的性能表現，能夠滿足5G通信對信號傳輸質量的嚴格要求，助力5G網絡的高效部署與運行。

（三）光纖傳感系統

光纖傳感技術在安防監控、環境監測、工業控制等領域應用廣泛，其核心是通過光信號的傳輸與反饋實現對目標參數的監測。1×N MEMS光開關可用于光纖傳感系統的光路切換，支持多個傳感點的輪流監測或同時監測，提升傳感系統的靈活性與覆蓋范圍。其快速的切換響應速度，可確保傳感數據的實時采集與傳輸，保障監測結果的準確性。

（四）航空航天與軍事通信

航空航天、軍事通信等領域?qū)忾_關的可靠性、穩定性與抗惡劣環境能力要求極高。1×N MEMS光開關的高強度外殼、良好的密封防護與穩定的性能表現，能夠適應航空航天、軍事場景中的復雜環境，實現光信號的安全、穩定傳輸，為相關領域的通信保障提供有力支持。

此外，該產品還可應用于廣播電視傳輸、醫療設備、智能電網等多個領域，隨著光通信技術的不斷發展，其應用場景將進一步拓展。

四、廣西科毅光通信：光開關領域的技術引領者

廣西科毅光通信科技有限公司作為專業的光開關生產銷售商，始終堅持以技術創新為核心，以品質保障為基礎，致力于為客戶提供高品質的光通信器件與解決方案。公司擁有一支經驗豐富的研發團隊，深耕光開關技術研發多年，積累了多項核心專利技術，1×N MEMS光開關便是公司技術實力的集中體現。

在生產制造方面，公司嚴格遵循行業標準，采用先進的生產設備與檢測儀器，從原材料采購、生產加工到成品檢測，每個環節都進行嚴格把控，確保產品質量符合客戶要求。同時，公司建立了完善的售后服務體系，為客戶提供技術咨詢、安裝指導、維護保養等全方位服務，解決客戶的后顧之憂。

擇合適的光開關等光學器件是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.m.rise-pj.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
