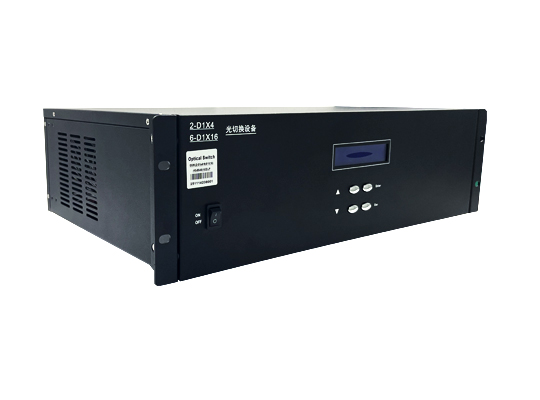

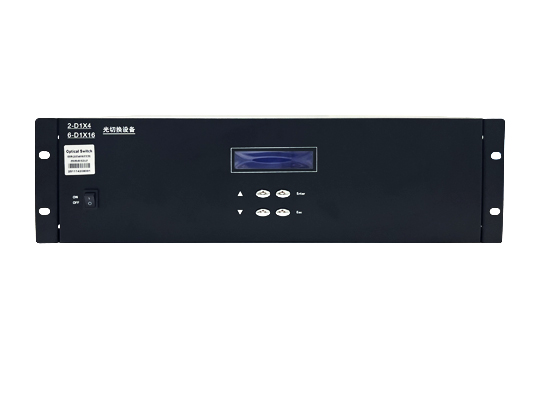

OSW-（6-D1×16+2-D1×4）光切換設備

  產品特點

l  高密度配置：6臺雙1×16 + 2臺雙1×4組合，支持多達112路光纖通道（雙向計算），適用于多路信號調度。

l  獨立控制與靈活性：每臺光開關可獨立控制，支持靈活的通道切換與組合，便于系統擴展與管理。

l  高速兼容性：采用OM3多模光纖（50/125 μm），支持850nm波長，適用于短距離高速傳輸（如10G/40G以太網）。

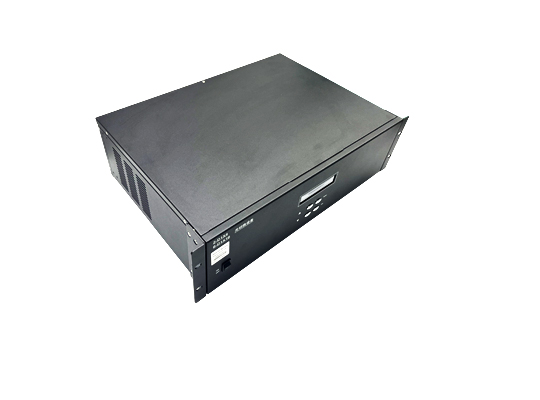

l  緊湊結構設計：4U標準機箱，深度僅350mm，適合機柜安裝，節省空間。

l  雙控制接口：支持RS-232串口與網口（TCP/IP）遠程控制，便于集成到自動化系統中。

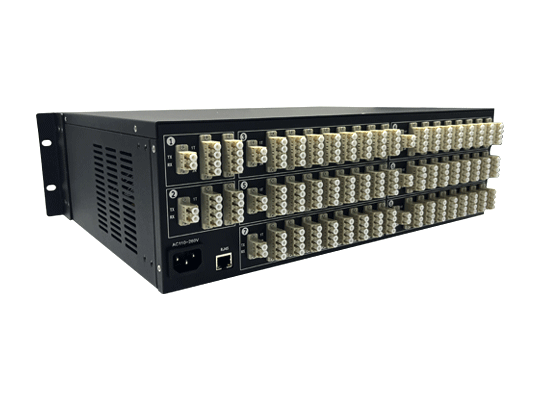

l  穩定供電與可靠連接：220V交流電源，LC/PC光纖接頭，插拔穩定、損耗低。

應用范圍

l  數據中心網絡：用于光纖通道的冗余切換、鏈路備份與恢復。

l  通信測試系統：支持多路光纖信號的自動化測試與監控。

l  光纖傳感網絡：如分布式傳感系統、安防監控系統中的光路切換。

l  實驗室研發環境：用于光通信、光模塊測試中的靈活組網。

l  廣播電視傳輸系統：實現多路光信號的調度與分配。

工作原理簡述

光開關通過控制信號（RS-232或網口指令）驅動內部微電機或MEMS（微機電系統）鏡片，改變光路路徑，實現輸入端口與輸出端口之間的物理連接切換。

光路對應關系（如“T-T、R-R”）：

表示發射端（Tx）與接收端（Rx）需一一對應連接，確保光信號雙向傳輸時路徑匹配，避免交叉連接導致通信異常。

切換過程：

控制端發送指令 → 驅動單元?jiǎng)幼?→ 光學元件（如棱鏡、反射鏡）調整角度 → 光路從當前通道切換至目標通道，實現信號的動態調度。

總結

該定制光開關是一款高密度、可獨立控制、支持遠程管理的光路調度設備，適用于數據中心、測試系統等需要靈活光路切換的場合，具備結構緊湊、控制靈活、兼容性強等特點，通過電控光學元件實現光路的快速切換與信號調度。

規格
